🔊 XH-M543 TPA3116D2 2x120W Stereo Class-D Güç Amplifikatörü Kartı

Kompakt Tasarımda Güçlü ve Temiz Ses Çözümü

🎶 Ürün Açıklaması

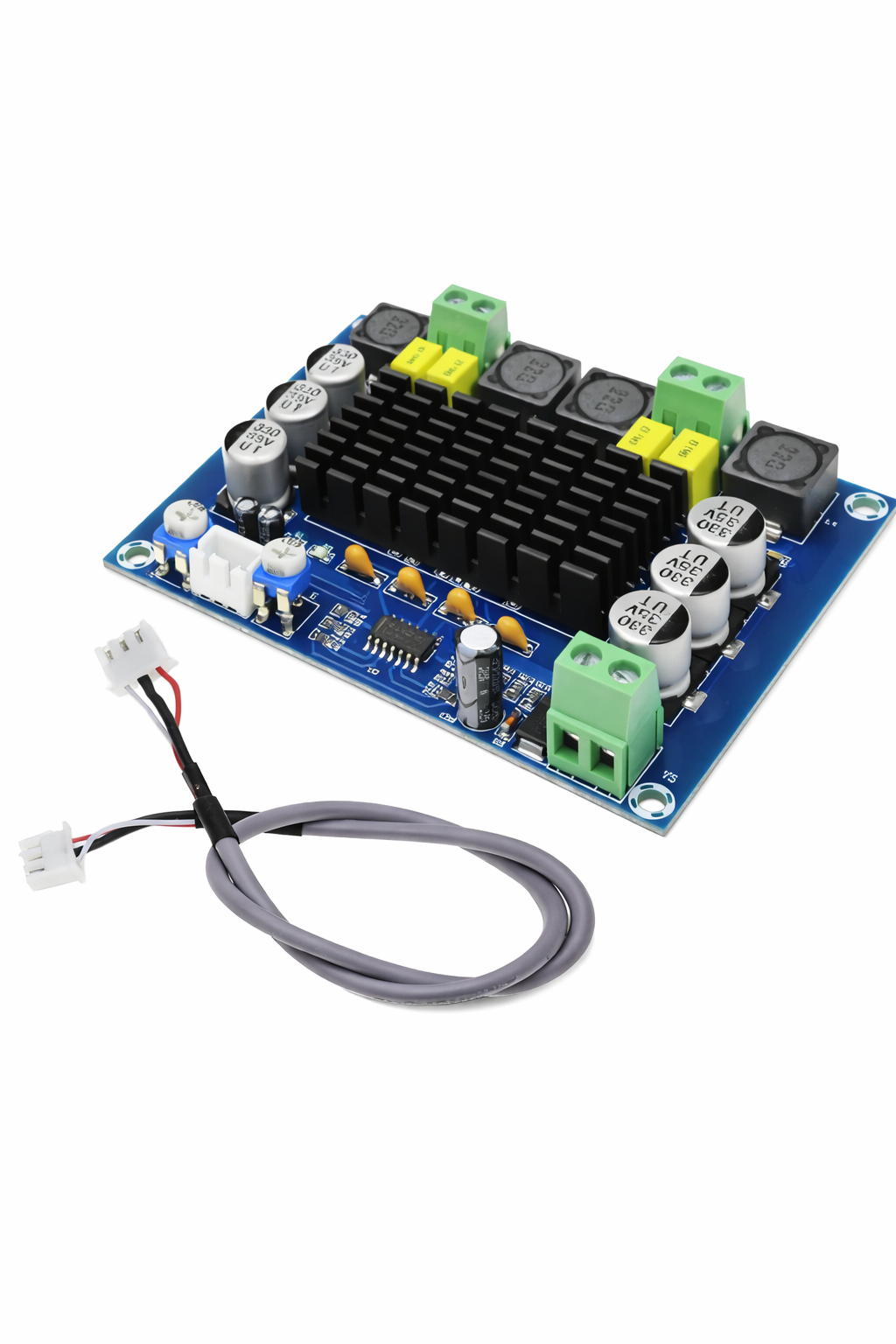

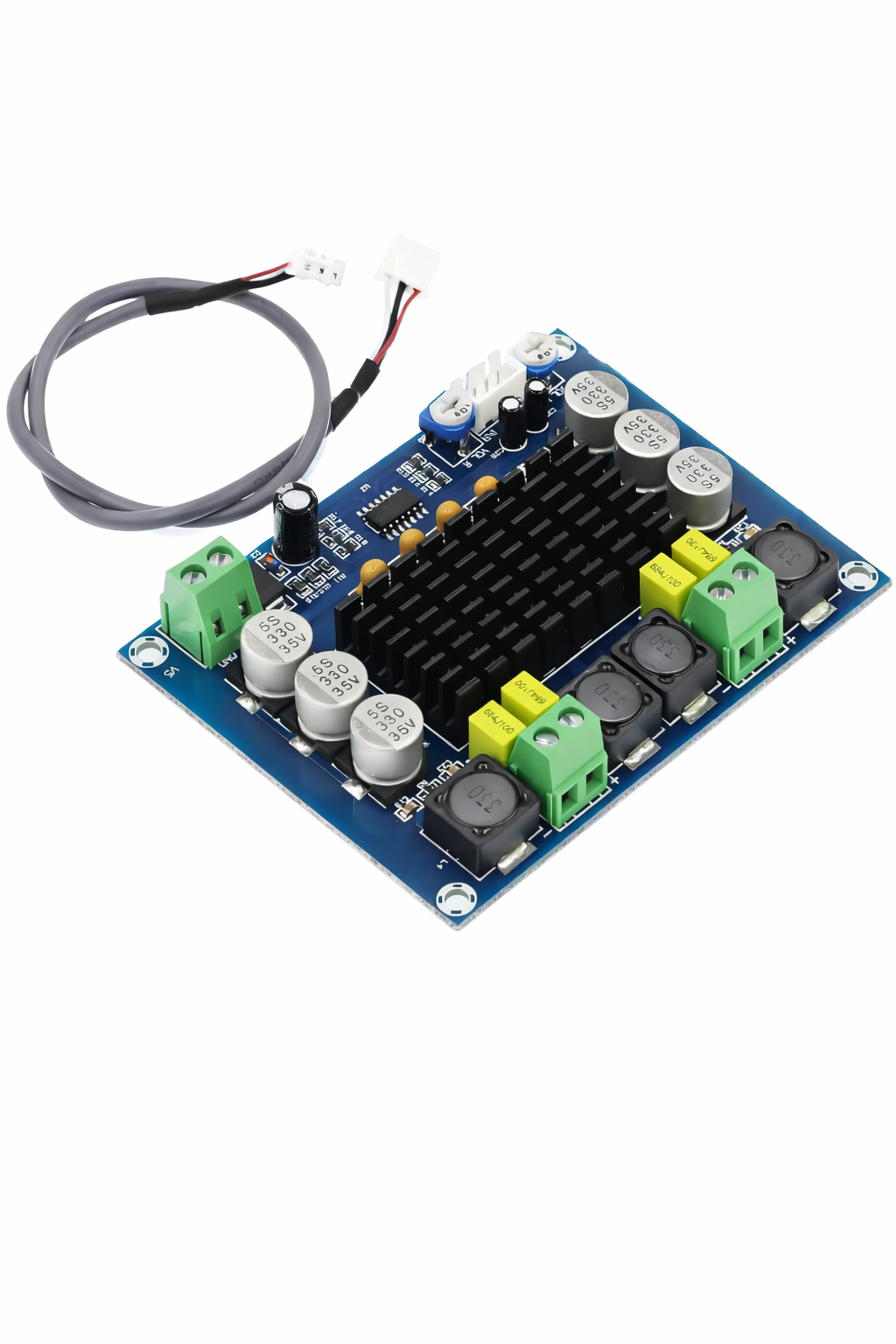

XH-M543 stereo güç amplifikatörü kartı, Texas Instruments TPA3116D2 entegresini temel alan, yüksek verimliliğe sahip Class-D bir ses amplifikatör modülüdür. Kompakt yapısına rağmen güçlü çıkış kapasitesi sunar ve DIY ses projeleri, ev tipi stereo sistemler ve multimedya uygulamaları için pratik bir çözüm sağlar.

Kart üzerinde yer alan potansiyometre sayesinde sol ve sağ kanal ses seviyesi ayarı yapılabilir. Vidalı klemens yapısı sayesinde hoparlör ve güç bağlantıları sağlam ve güvenlidir. Yüksek verimliliği sayesinde düşük ısınma ile çalışır; ancak yüksek güçte uzun süreli kullanımlarda ek soğutma önerilir.

⚡ Teknik Özellikler

• Amplifikatör Entegresi: TPA3116D2 (Texas Instruments)

• Kanal Sayısı: 2 (Stereo)

• Maksimum Çıkış Gücü: 2 × 120W (4Ω yük, uygun güç kaynağı ile)

• Amplifikatör Sınıfı: Class-D

• Çalışma Gerilimi: 12V – 24V DC

• Maksimum Akım: ~6A (yük altında)

• Hoparlör Empedansı: 4Ω – 8Ω

• Frekans Yanıtı: 20Hz – 20kHz

• THD+N: <%0.1 (tipik)

• Sinyal / Gürültü Oranı: >98 dB

• Giriş Hassasiyeti: 200mV – 1000mV

• Giriş Empedansı: 47kΩ

• Ses Kontrolü: Kart üzeri potansiyometre

• Bağlantılar: Vidalı terminal blokları

• Verimlilik: >%90

• PCB Boyutu: Yaklaşık 103 × 75 × 17 mm

• Montaj: 4 adet montaj deliği (3 mm)

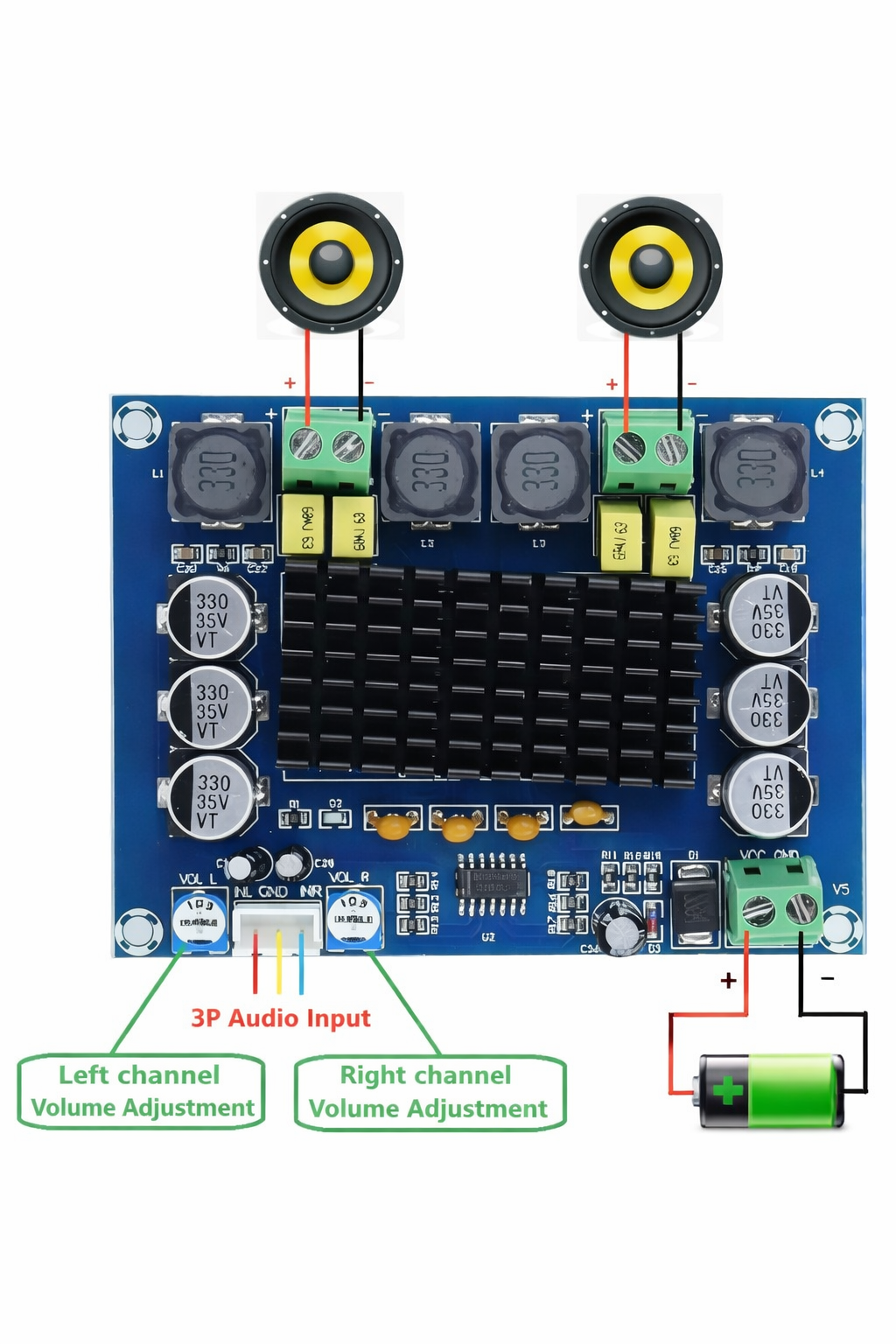

🔌 Bağlantı Bilgileri

Güç Girişi

• VCC / + : 12V – 24V DC

• GND / – : Negatif uç
  ⚠️ Ters polarite bağlamayınız.

Ses Girişi

• L : Sol kanal

• GND : Toprak

• R : Sağ kanal

Hoparlör Çıkışları

• L+ / L– : Sol hoparlör

• R+ / R– : Sağ hoparlör
  ✔️ Hoparlör çıkışları şaseye bağlanmaz.

🛠️ Kullanım Alanları

• Ev tipi stereo ve müzik sistemleri

• DIY hoparlör projeleri

• Bilgisayar ve multimedya ses sistemleri

• TV ses güçlendirme uygulamaları

• Arduino / mikrodenetleyici tabanlı ses projeleri

• Taşınabilir veya araç içi ses sistemleri (12V)

⚠️ Önemli Notlar

• Yüksek güçte çalışmada harici soğutma veya fan önerilir

• Güç bağlıyken hoparlör bağlantılarını söküp takmayınız

• Hoparlör uçlarını kısa devre etmeyiniz

📦 Paket İçeriği

• 1 × XH-M543 TPA3116D2 2 Kanallı Stereo Amplifikatör Kartı

📌 Not: Ürün yalnızca amplifikatör kartıdır. Güç adaptörü, hoparlör ve ses kaynağı pakete dahil değildir.
