🔋 2S Lityum Pil Kapasite Seviye Göstergesi – TEST Butonlu 5 LED Gösterge

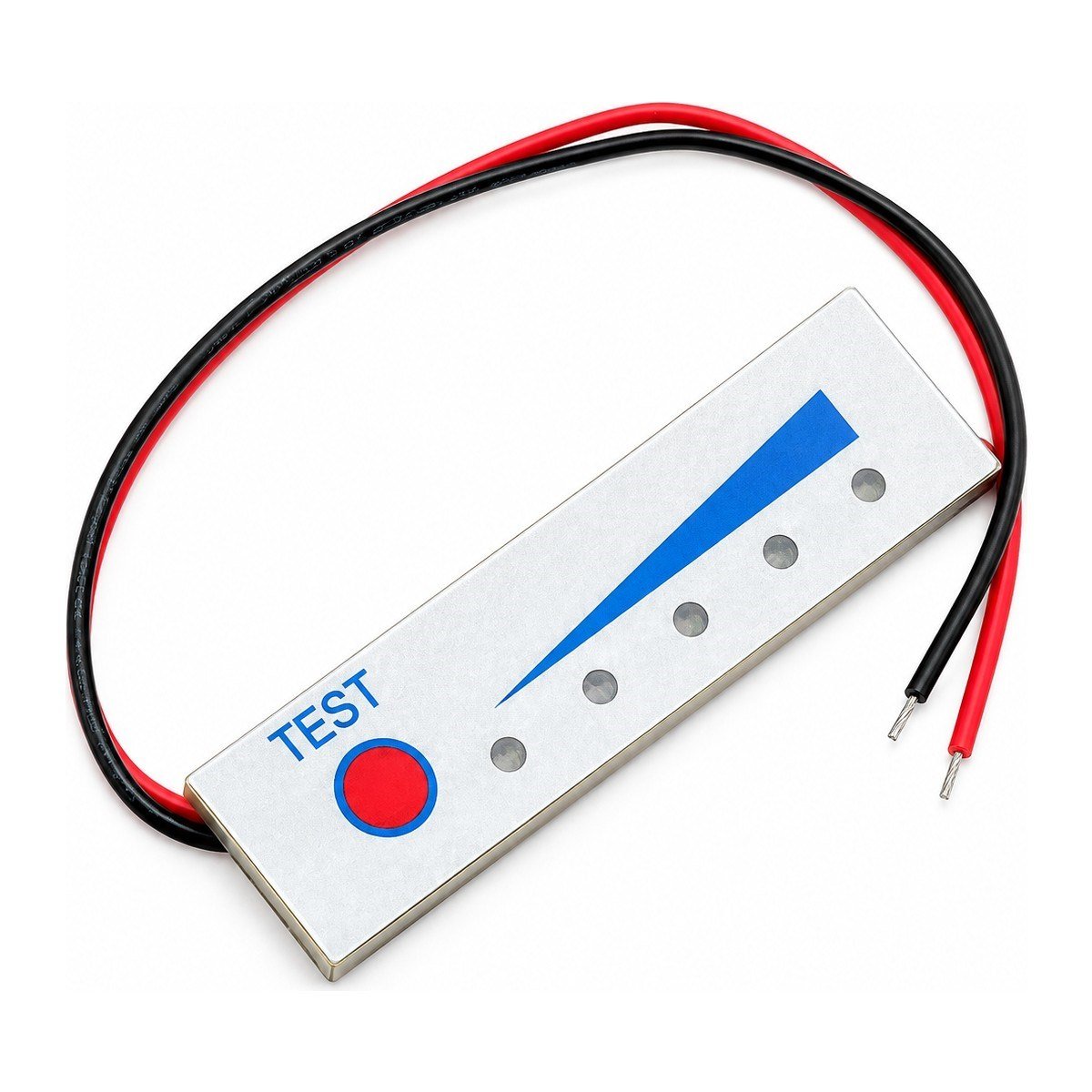

2S Lityum Pil Kapasite Göstergesi, 2 seri hücreden oluşan lityum batarya paketlerinin mevcut doluluk seviyesini pratik şekilde kontrol etmek için kullanılan kompakt bir gösterge panelidir.

Üzerindeki TEST butonuna basıldığında pil seviyesi 5 adet LED gösterge üzerinden görüntülenir. Gösterge sürekli açık kalmaz; yaklaşık 3-5 saniye sonra otomatik olarak kapanır. Bu sayede yalnızca kontrol sırasında aktif hale gelir.

Kırmızı ve siyah bağlantı kablolarıyla batarya paketine doğrudan bağlantı yapılabilen kompakt yapısı sayesinde DIY batarya paketleri, taşınabilir elektronik cihazlar ve 2S lityum pil uygulamalarında kullanılabilir.

⚙️ Teknik Özellikler

• Ürün Tipi: Lityum Pil Kapasite Seviye Göstergesi
• Batarya Yapısı: 2S
• Çalışma Gerilimi: 5.6V-8.2V
• Gösterge: 5 LED
• Kontrol: TEST butonu
• Gösterim Süresi: Yaklaşık 3-5 saniye
• Aktif Akım: 10mA

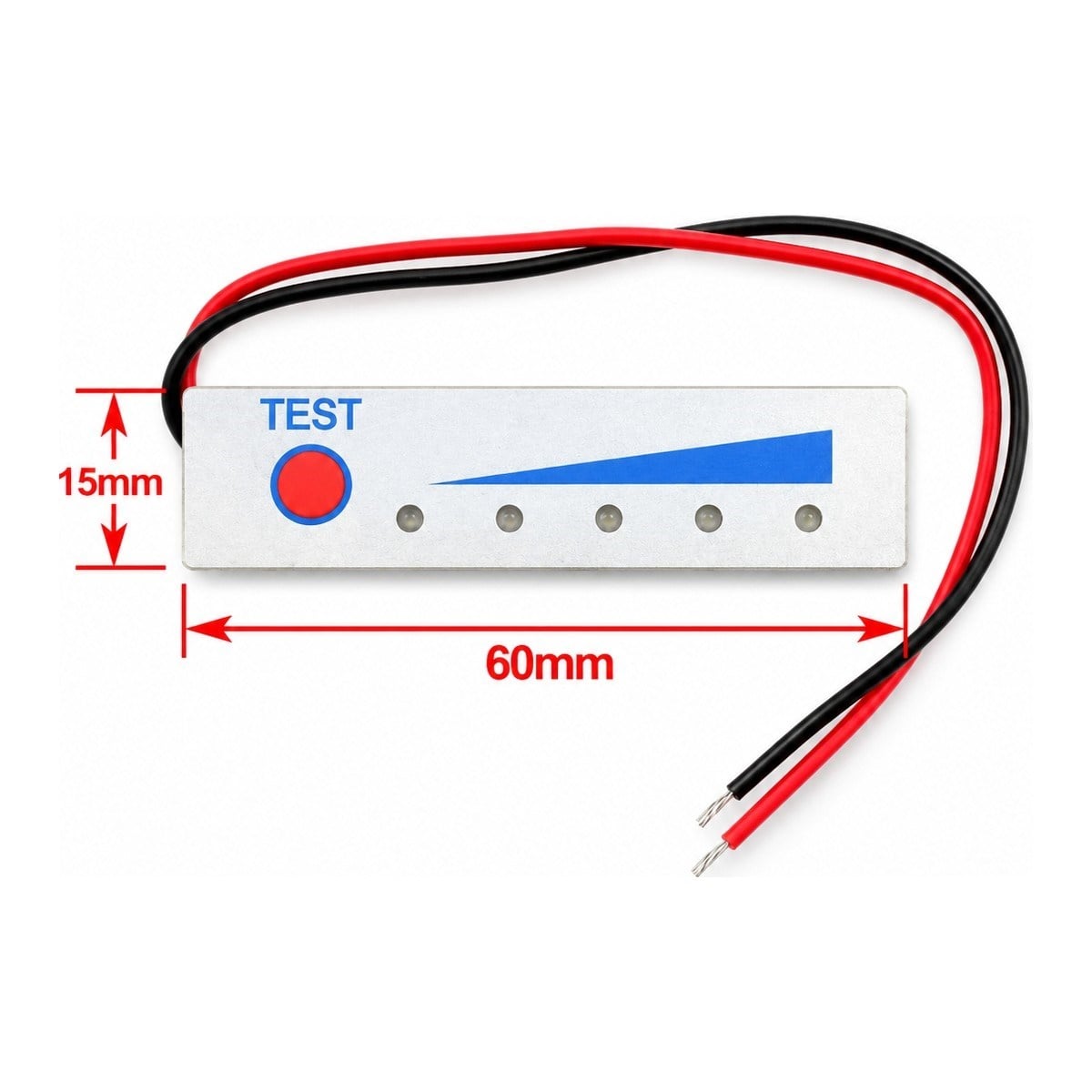

• Boyutlar: 60 × 15 × 2.8 mm
• Bağlantı: 2 kablolu
• Kırmızı Kablo: Pozitif (+)
• Siyah Kablo: Negatif (-)

⭐ Öne Çıkan Özellikler

• 2S lityum batarya paketleri için kapasite göstergesi
• Tek tuşla kolay pil seviyesi kontrolü
• Pil seviyesini gösteren 5 LED'li gösterge
• TEST butonuna basıldığında devreye giren pratik tasarım
• Yaklaşık 3-5 saniye sonra göstergenin otomatik kapanması
• Kırmızı ve siyah bağlantı kabloları sayesinde kolay bağlantı
• Sadece 60 × 15 mm ölçülerinde ince ve kompakt panel yapısı

🎯 Kullanım Alanları

• 2S lityum batarya paketleri
• DIY batarya projeleri
• Taşınabilir elektronik cihazlar
• Bataryalı hobi projeleri
• Elektronik prototip uygulamaları
• Pil doluluk seviyesinin hızlı kontrol edilmesi gereken uygulamalar

🔧 Nasıl Kullanılır?

1. Siyah kabloyu bataryanın negatif (-) ucuna bağlayın.
2. Kırmızı kabloyu bataryanın pozitif (+) ucuna bağlayın.
3. Bağlantıların ve polaritenin doğru olduğunu kontrol edin.
4. Pil seviyesini görmek için panel üzerindeki TEST butonuna basın.
5. Bataryanın mevcut seviyesi LED göstergeler üzerinden görüntülenir.
6. Gösterge yaklaşık 3-5 saniye sonra otomatik olarak kapanır.

⚠️ Bilgilendirme

• Ürün 2S lityum batarya sistemleri için tasarlanmıştır.
• Kırmızı kablo (+), siyah kablo (-) bağlantısı için kullanılmalıdır.
• Ters polarite bağlantısı gösterge paneline zarar verebilir.
• Bağlantı yapmadan önce batarya geriliminin ürünün 5.6-8.2V çalışma aralığına uygun olduğundan emin olun.
• Bu ürün bir BMS veya şarj cihazı değildir; batarya seviyesinin görüntülenmesi amacıyla kullanılır.

📦 Kutu İçeriği

• 1 × 2S Lityum Pil Kapasite Seviye Göstergesi
