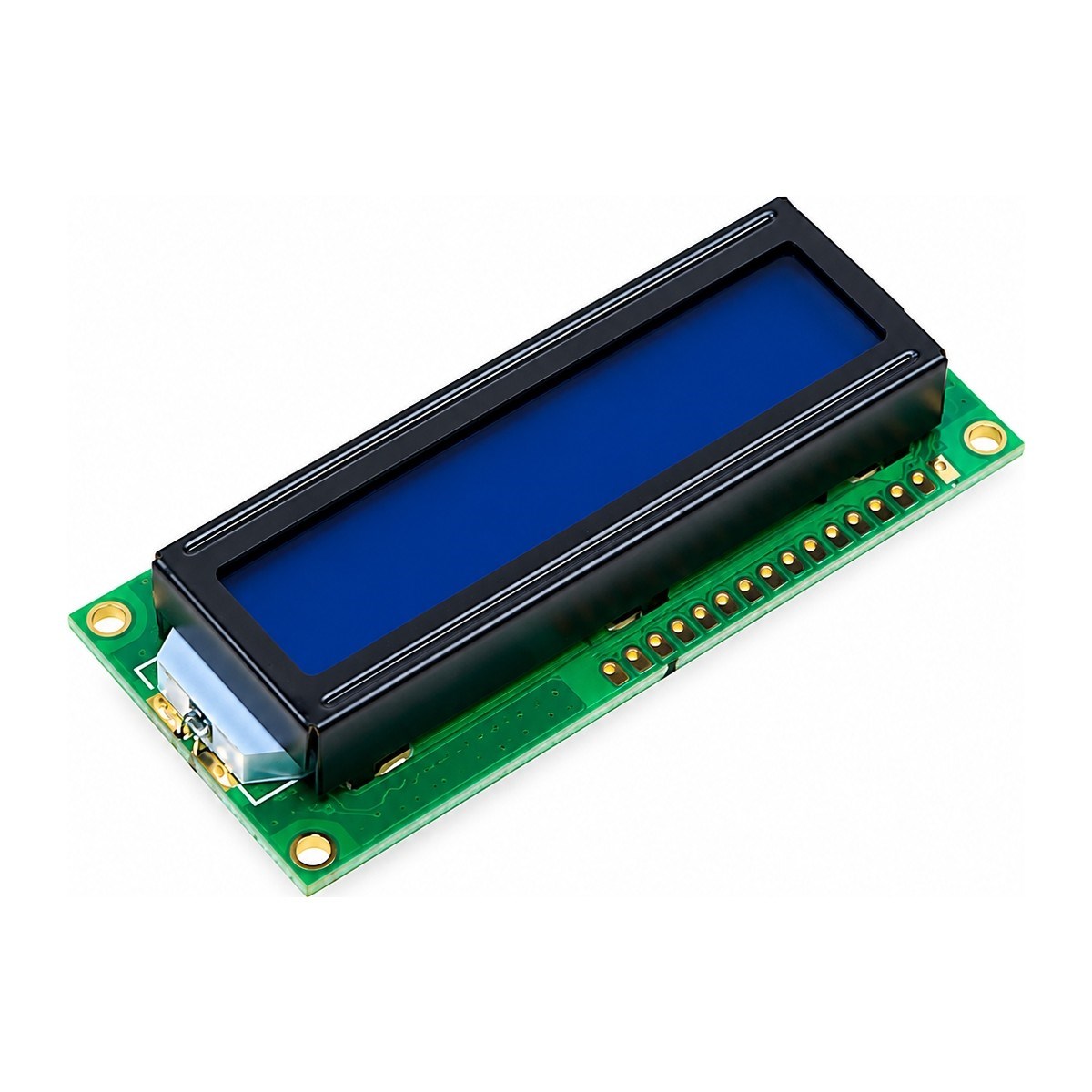

2X16 LCD Mavi Karakter Ekran – Üstten ve Alttan Pinli

🔵 2x16 LCD Mavi Karakter Ekran – Üstten ve Alttan Pinli

2x16 Mavi LCD Karakter Ekran, elektronik projelerde metin, sayı, ölçüm değerleri, menü ve durum bilgilerinin görüntülenmesi için kullanılan karakter LCD modülüdür. Ekran, 2 satırda toplam 32 karakter gösterebilir; her satırda 16 karakter görüntülenebilir.

Mavi arka planlı ekran yapısı sayesinde görüntülenen karakterlerin kolay takip edilmesini sağlar. Standart 16 pin paralel bağlantı yapısı üzerinden kullanılabilir ve 4-bit veya 8-bit paralel haberleşmeyi destekleyen HD44780 uyumlu LCD yapısına sahiptir.

Bu versiyonun bağlantı pinleri üstten ve alttan erişime uygun yapıda olduğundan, farklı montaj ve bağlantı düzenlerinin oluşturulmasında kullanışlı bir seçenektir.

⚙️ Teknik Özellikler

• Ürün Tipi: Karakter LCD Ekran Modülü
• Ekran Yapısı: 2 × 16 karakter
• Satır Sayısı: 2
• Satır Başına Karakter: 16
• Toplam Karakter Alanı: 32 karakter
• Ekran Rengi: Mavi
• Kontrol Yapısı: HD44780 uyumlu
• Haberleşme: Paralel
• Paralel Çalışma Modları: 4-bit / 8-bit
• Bağlantı Yapısı: 16 pin
• Pin Yerleşimi: Üstten ve alttan bağlantıya uygun
• Montaj: PCB üzerinde 4 adet montaj deliği

HD44780 tabanlı 16×2 LCD'lerde 4-bit çalışma modu, mikrodenetleyicide daha az I/O hattı kullanılması gereken uygulamalarda özellikle avantaj sağlar.

⭐ Öne Çıkan Özellikler

• 2 satır × 16 karakter görüntüleme kapasitesi
• Mavi ekran yapısı
• HD44780 uyumlu standart karakter LCD mimarisi
• 4-bit ve 8-bit paralel haberleşme desteği
• Metin, sayı ve sistem bilgilerinin görüntülenmesine uygun
• Üstten ve alttan erişilebilen pin bağlantı yapısı
• Kompakt PCB tasarımı
• Panel ve proje kutularına sabitleme için 4 adet montaj deliği
• Elektronik kontrol ve gösterge uygulamalarında kolay kullanım

🎯 Kullanım Alanları

• Mikrodenetleyici tabanlı elektronik projeler
• Sensör değerlerinin görüntülenmesi
• Sıcaklık ve nem göstergeleri
• Voltaj ve akım göstergeleri
• Sayaç ve zamanlayıcı uygulamaları
• Menü ve kullanıcı arayüzleri
• Güç kaynağı projeleri
• Otomasyon uygulamaları
• Elektronik ölçüm cihazları
• DIY ve hobi elektroniği projeleri
• Cihaz durum ve çalışma bilgilerinin görüntülenmesi

🔧 Nasıl Kullanılır?

1. LCD'nin güç, kontrol ve veri pinlerini kullanılacak devreye uygun şekilde bağlayın.
2. Paralel haberleşme için uygulamaya göre 4-bit veya 8-bit bağlantı modu kullanılabilir.
3. Ekran kontrastı LCD'nin ilgili kontrast girişinden uygun şekilde ayarlanır.
4. Kullanılan mikrodenetleyici/yazılım ortamında HD44780 uyumlu karakter LCD sürüş yöntemi kullanılarak ekran başlatılır.
5. Başlatma işleminden sonra metin, sayı, ölçüm değerleri veya diğer bilgiler LCD üzerinde görüntülenebilir.

⚠️ Bilgilendirme

• Bu ürün karakter LCD'dir; grafik LCD ekran değildir.
• Ekran 2 satır × 16 karakter görüntüleme yapısına sahiptir.
• Ürün doğrudan 16 pin paralel bağlantı üzerinden kullanılabilir.
• I2C dönüştürücü modül ürün üzerinde bulunmamaktadır. I2C bağlantısı isteniyorsa uygun bir harici I2C LCD dönüştürücü ayrıca kullanılmalıdır.
• Bağlantı yapılmadan önce LCD'nin pin dizilimi kontrol edilmelidir.
• Ürün üzerindeki pinlere bağlantı yapılması için uygulamaya göre uygun header/konnektör lehimlenmesi gerekebilir.

📦 Kutu İçeriği

• 1 × 2x16 Mavi LCD Karakter Ekran – Üstten ve Alttan Pinli
