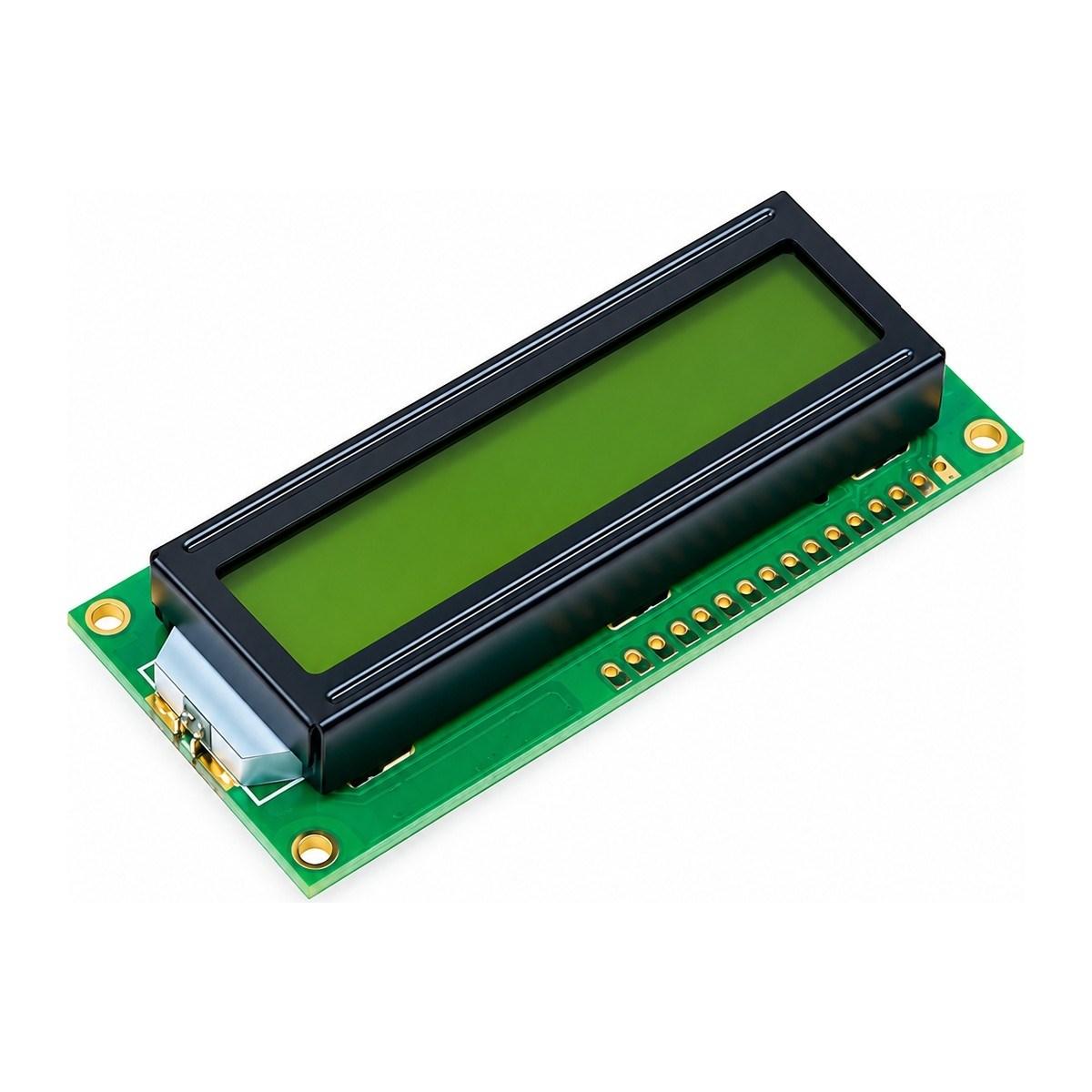

2X16 LCD Yeşil Karakter Ekran – Üstten ve Alttan Pinli

🟢 2x16 LCD Yeşil Karakter Ekran – Üstten ve Alttan Pinli

2x16 Yeşil LCD Karakter Ekran, elektronik projelerde metin, sayı, ölçüm değerleri, menü ve cihaz durum bilgilerinin görüntülenmesi için kullanılan karakter LCD modülüdür. 2 satır × 16 karakter yapısıyla aynı anda toplam 32 karakterlik görüntüleme alanı sunar.

Yeşil ekran yapısına sahip olan modül, standart HD44780 uyumlu kontrol mimarisi sayesinde elektronik kontrol ve gösterge uygulamalarında yaygın olarak kullanılan 1602 tipi LCD yapısındadır. 4-bit veya 8-bit paralel haberleşme ile çalıştırılabilir.

Bu versiyonda bağlantı noktaları üstten ve alttan pin kullanımına uygun yapıdadır ve farklı montaj seçeneklerinde kullanım kolaylığı sağlar.

⚙️ Teknik Özellikler

• Ürün Tipi: Karakter LCD Ekran Modülü
• Ekran Yapısı: 2 × 16 karakter
• Satır Sayısı: 2
• Satır Başına Karakter: 16
• Toplam Karakter Alanı: 32 karakter
• Ekran Rengi: Yeşil
• Çalışma Gerilimi: 5V DC
• Kontrol Yapısı: HD44780 uyumlu
• Haberleşme: Paralel
• Paralel Çalışma Modları: 4-bit / 8-bit
• Bağlantı: 16 pin
• Pin Yerleşimi: Üstten ve alttan bağlantıya uygun
• Montaj: PCB üzerinde 4 adet montaj deliği

Standart 1602A yeşil LCD'lerde VSS, VDD, V0, RS, R/W, E, D0-D7 ve arka aydınlatma bağlantılarından oluşan 16 pinli yapı kullanılmaktadır.

⭐ Öne Çıkan Özellikler

• 2 satır × 16 karakter görüntüleme kapasitesi
• Yeşil ekran yapısı
• HD44780 uyumlu karakter LCD mimarisi
• 5V DC çalışma gerilimi
• 4-bit ve 8-bit paralel haberleşme
• Metin, sayı ve ölçüm değerlerinin görüntülenmesine uygun
• Üstten ve alttan bağlantıya uygun pin yapısı
• Panel ve proje kutularına montaj için 4 bağlantı deliği
• Kompakt ve yaygın kullanılan 1602 LCD formu

🎯 Kullanım Alanları

• Mikrodenetleyici tabanlı elektronik projeler
• Sensör değerlerinin görüntülenmesi
• Sıcaklık ve nem göstergeleri
• Voltaj ve akım göstergeleri
• Sayaç ve zamanlayıcı uygulamaları
• Menü ve kullanıcı arayüzleri
• Güç kaynağı projeleri
• Elektronik ölçüm cihazları
• Kontrol ve otomasyon sistemleri
• DIY ve hobi elektroniği projeleri
• Cihaz durum bilgilerinin görüntülenmesi

🔧 Nasıl Kullanılır?

1. LCD'nin VSS ve VDD güç bağlantılarını devreye uygun şekilde bağlayın.
2. V0 bağlantısı üzerinden ekran kontrastı uygun şekilde ayarlanabilir.
3. RS, R/W ve E kontrol hatlarını mikrodenetleyicinin uygun bağlantılarına bağlayın.
4. Uygulamaya göre ekran 4-bit veya 8-bit paralel modda kullanılabilir. 4-bit kullanımda veri hatlarının tamamının kullanılması gerekmez.
5. Kullanılan geliştirme ortamında HD44780 uyumlu LCD sürüş yöntemiyle ekranı başlatın.
6. Başlatma işleminden sonra metin, sayı, ölçüm değerleri ve diğer bilgiler ekranda görüntülenebilir.

⚠️ Bilgilendirme

• Bu ürün karakter LCD'dir, grafik LCD değildir.
• Ekran 2 satır × 16 karakter görüntüleme yapısına sahiptir.
• Çalışma gerilimi 5V DC'dir.
• Ürün standart olarak paralel bağlantı ile kullanılır.
• I2C dönüştürücü modül ürüne dahil değildir. I2C üzerinden kullanım için uygun harici I2C LCD dönüştürücü kullanılabilir.
• Bağlantı yapmadan önce LCD üzerindeki pin sıralamasının kontrol edilmesi önerilir.
• Uygulamaya göre bağlantı noktalarına uygun header/konnektör lehimlenmesi gerekebilir.

📦 Kutu İçeriği

• 1 × 2x16 LCD Yeşil Karakter Ekran – Üstten ve Alttan Pinli
