🔋 3S 40A BMS 12.6V 18650 Lityum Pil Koruma ve Balans Modülü HW-288

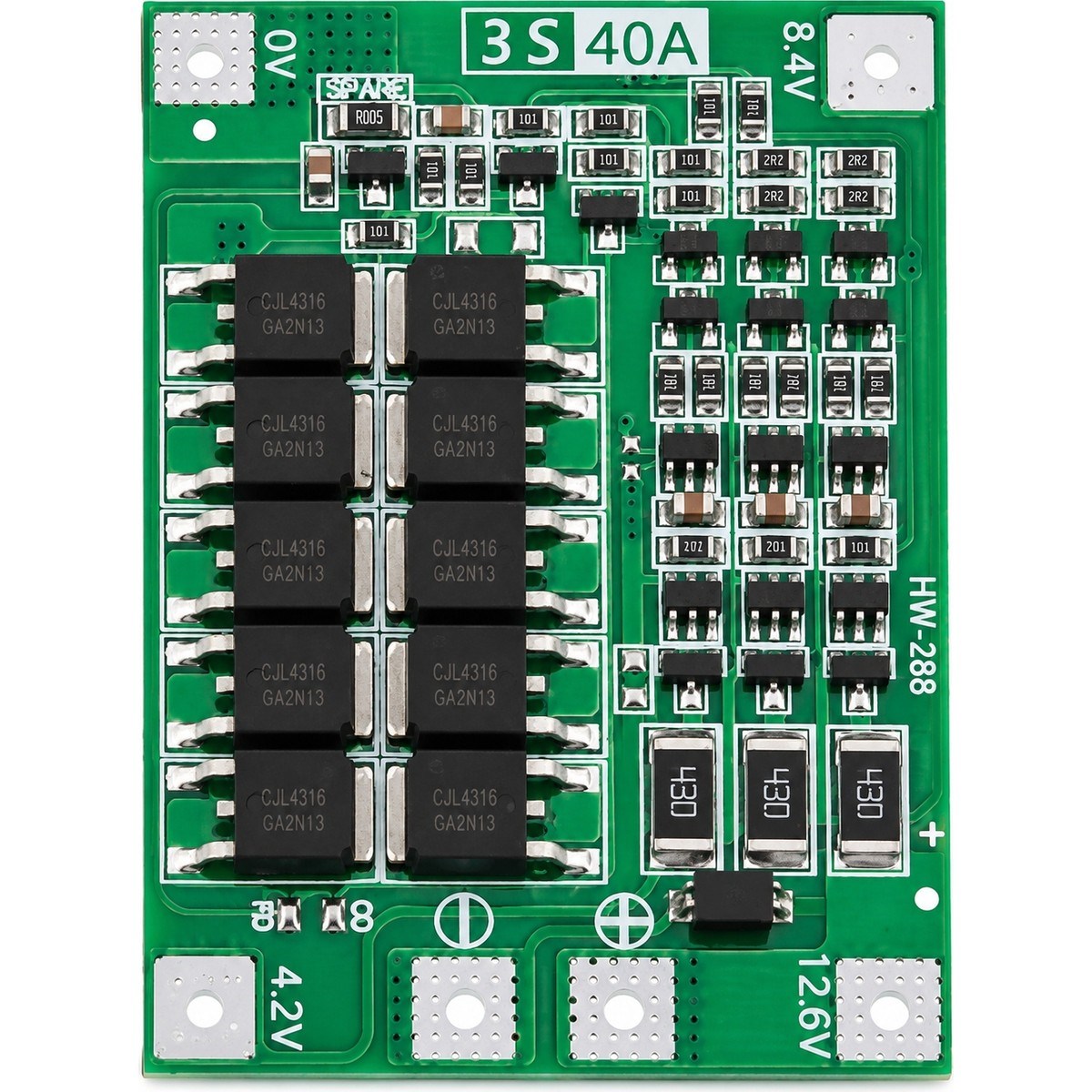

3S 40A BMS 12.6V Lityum Pil Koruma ve Balans Modülü, 3 adet lityum pil grubunun seri bağlandığı 3S batarya paketleri için tasarlanmış bir BMS kartıdır. Kart üzerinde HW-288, 3S 40A ibareleri ile 0V, 4.2V, 8.4V ve 12.6V bağlantı noktaları açıkça görülmektedir.

3.7V nominal, 4.2V tam dolu gerilime sahip Li-ion ve Li-Po hücrelerle kullanılabilir. 18650 ve 26650 gibi hücrelerle oluşturulan 3S batarya paketlerinde koruma ve hücreler arası dengeleme işlevlerini bir arada sunar. HW-288'in balanslı 3S yapısı ve temel akım değerleri teknik kaynaklarda da doğrulanmaktadır.

⚙️ Teknik Özellikler

• Model: HW-288
• BMS Yapısı: 3S
• Batarya Yapısı: 3 seri lityum pil grubu
• Nominal Paket Gerilimi: 11.1V
• Tam Dolu Paket Gerilimi: 12.6V
• Uyumlu Hücre Gerilimi: 3.7V nominal / 4.2V tam dolu
• Uyumlu Pil Türleri: Li-ion ve Li-Po
• Uyumlu Hücre Örnekleri: 18650, 26650 ve uygun lityum polimer hücreler
• Maksimum Sürekli Deşarj Akımı: 40A
• Maksimum Sürekli Şarj Akımı: 20A
• Balans Özelliği: Var
• Batarya Bağlantı Noktaları: 0V / 4.2V / 8.4V / 12.6V
• Kart Üzeri İşaretleme: 3S 40A / HW-288

40A sürekli deşarj ve 20A sürekli şarj üst sınırları HW-288 için yayımlanan teknik dokümanlarla da örtüşmektedir. Yüksek akımlarda yeterli ısı dağılımı sağlanamadığında yük akımının azaltılması önerilmektedir.

⭐ Öne Çıkan Özellikler

• 3S lityum batarya paketleri için tasarlanmıştır
• 12.6V tam dolu paket gerilimi
• 40A'a kadar sürekli deşarj akımı
• 20A'a kadar sürekli şarj akımı
• Hücreler arasında balans/dengeleme fonksiyonu
• Batarya paketinin şarj ve deşarj sırasında korunmasına yardımcı olan BMS yapısı
• Kart üzerinde hücre bağlantıları için 0V, 4.2V, 8.4V ve 12.6V işaretleri
• 18650, 26650 ve uygun Li-Po hücrelerle batarya paketi oluşturma uygulamalarında kullanılabilir

🎯 Kullanım Alanları

• 3S 18650 batarya paketleri
• 12V sınıfı lityum batarya uygulamaları
• Elektrikli el aleti batarya paketleri
• DC motorlu uygulamalar
• Robotik projeler
• Taşınabilir güç sistemleri
• DIY lityum batarya paketleri
• 3S Li-ion ve Li-Po batarya uygulamaları

🔧 Nasıl Kullanılır?

Kart üzerindeki bağlantı noktaları hücre gruplarının seri bağlantısına göre işaretlenmiştir:

• 0V: Batarya paketinin negatif ucu
• 4.2V: 1. hücre/grup ara bağlantısı
• 8.4V: 2. hücre/grup ara bağlantısı
• 12.6V: Batarya paketinin pozitif ucu

Kartın diğer tarafında şarj/deşarj bağlantıları için + ve - işaretli terminaller bulunmaktadır.

Bağlantı yapılırken hücrelerin doğru sırada bağlanması önemlidir. HW-288 için bağlantının 0V → 4.2V → 8.4V → 12.6V sırasına uygun yapılması gerektiği teknik kaynaklarda da belirtilmektedir.

⚠️ Bilgilendirme

• Bu ürün şarj cihazı değildir. Lityum batarya paketinin korunması ve hücrelerin dengelenmesi amacıyla kullanılan bir BMS kartıdır.
• Şarj işlemi için 3S lityum batarya paketine uygun harici şarj kaynağı/şarj cihazı kullanılmalıdır.
• 40A değeri maksimum sürekli deşarj akımıdır. Yetersiz soğutma veya ısı dağılımı bulunan uygulamalarda yük akımı azaltılmalıdır.
• Yüksek akım gerektiren uygulamalarda yalnızca BMS'nin akım kapasitesi yeterli değildir; kullanılan hücrelerin de gerekli deşarj akımını güvenli biçimde sağlayabilecek özellikte olması gerekir.
• Kart üzerinde “kısa devre yapmayın” uyarısı bulunmaktadır.
• Hücrelerin yanlış bağlantısı karta ve bataryalara zarar verebilir.
• Lityum batarya paketlerinin hazırlanması teknik bilgi ve uygun güvenlik önlemleri gerektirir.

📦 Kutu İçeriği

• 1 × HW-288 3S 40A 12.6V Lityum Pil Koruma ve Balans BMS Modülü
