🔋 3S Lityum Pil Kapasite Seviye Göstergesi – TEST Butonlu 5 LED Gösterge

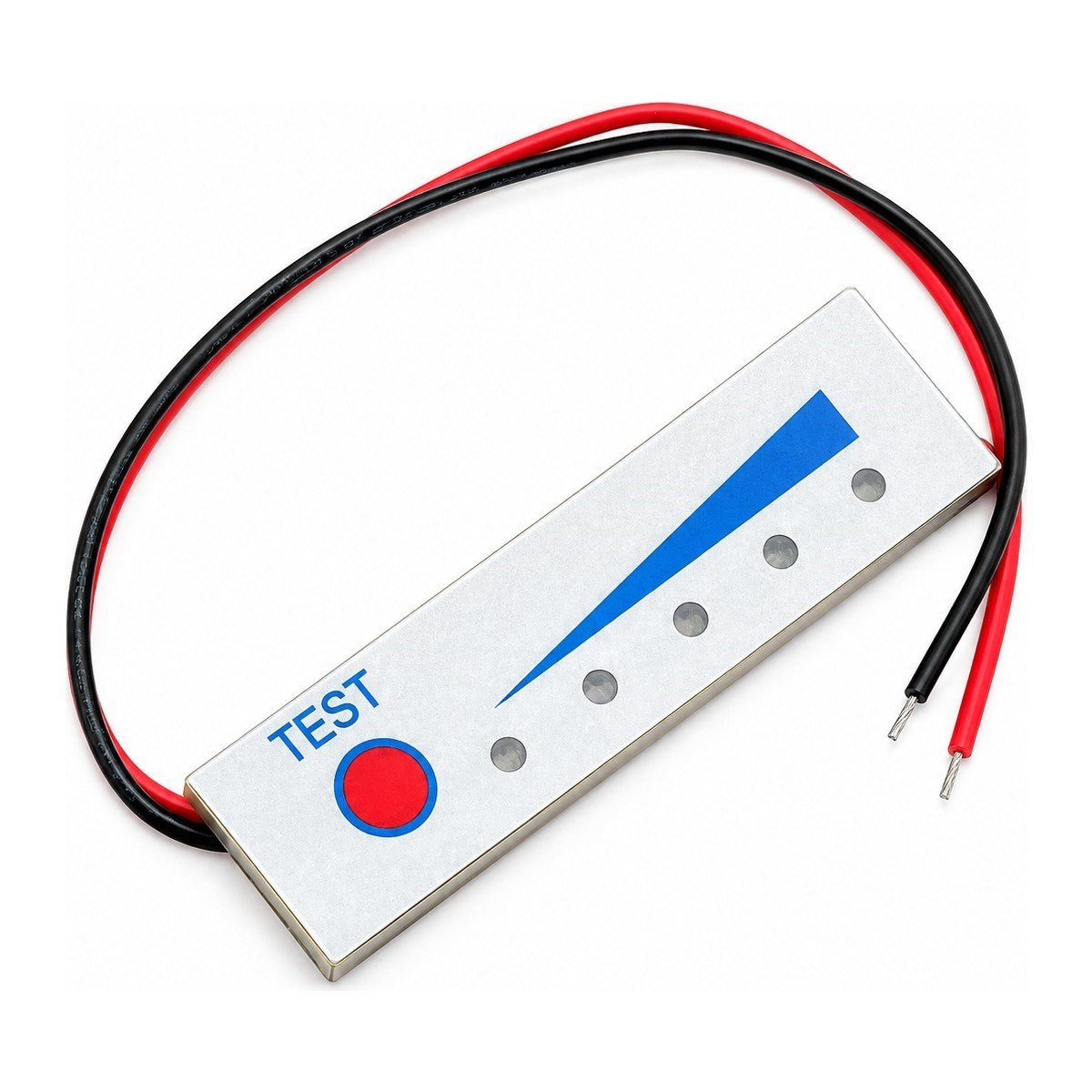

3S Lityum Pil Kapasite Göstergesi, 3 seri hücreden oluşan lityum batarya paketlerinin mevcut doluluk seviyesini hızlı ve pratik şekilde kontrol etmek için kullanılan kompakt bir gösterge panelidir.

Üzerindeki TEST butonuna basıldığında bataryanın seviyesi 5 adet LED gösterge üzerinden görüntülenir. Gösterge sürekli açık kalmaz; yaklaşık 3-5 saniye sonra otomatik olarak kapanır. Böylece gösterge yalnızca pil seviyesi kontrol edilmek istendiğinde aktif hale gelir.

Kırmızı ve siyah bağlantı kablolarıyla batarya paketine kolayca bağlanabilen ince yapısı sayesinde 3S lityum batarya kullanılan çeşitli elektronik ve DIY uygulamalarına entegre edilebilir.

⚙️ Teknik Özellikler

• Ürün Tipi: Lityum Pil Kapasite Seviye Göstergesi
• Batarya Yapısı: 3S
• Çalışma Gerilimi: 8.4V-12.3V
• Gösterge: 5 LED
• Kontrol: TEST butonu
• Gösterim Süresi: Yaklaşık 3-5 saniye
• Aktif Akım: 10mA

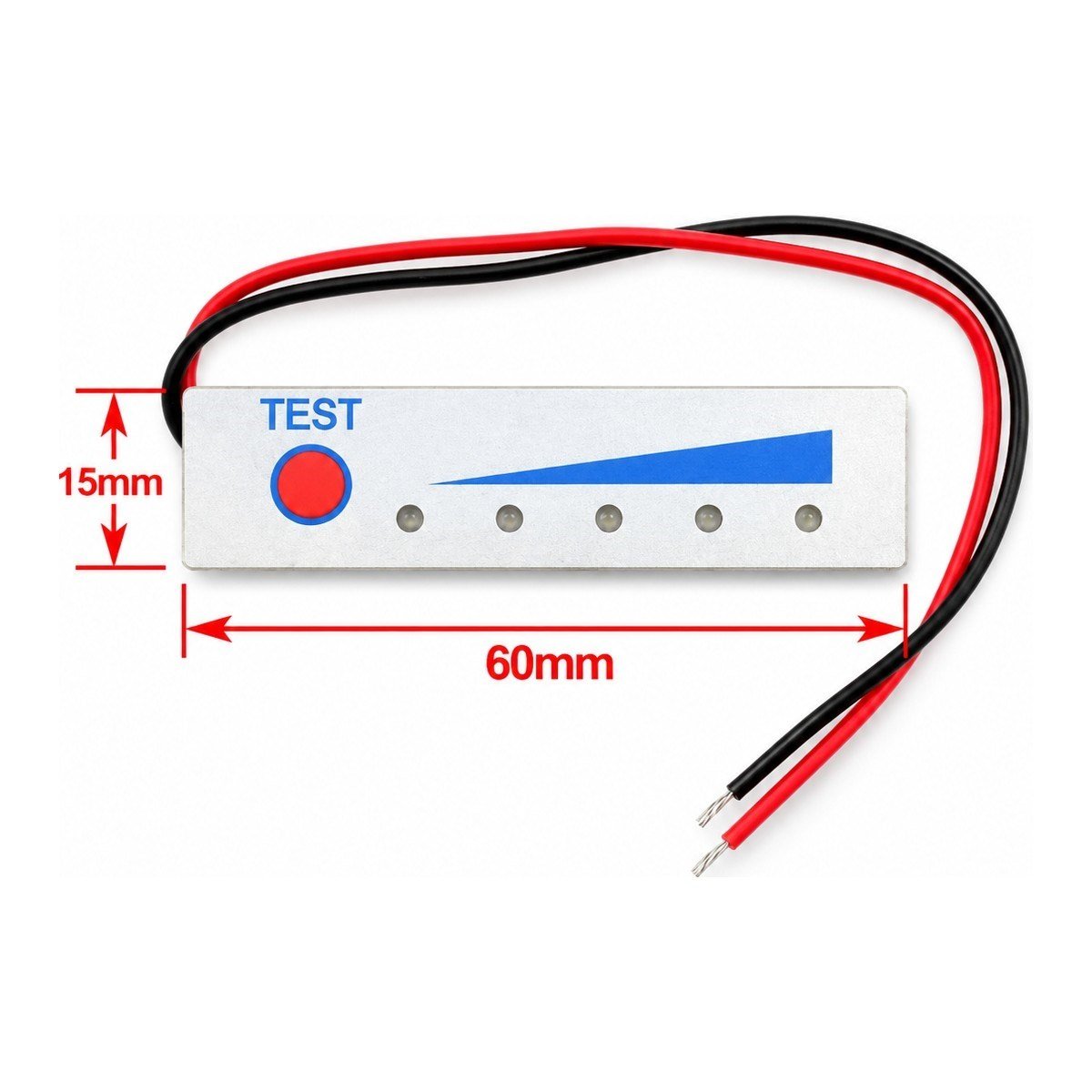

• Boyutlar: 60 × 15 × 2.8 mm
• Bağlantı: 2 kablolu
• Kırmızı Kablo: Pozitif (+)
• Siyah Kablo: Negatif (-)

⭐ Öne Çıkan Özellikler

• 3S lityum batarya paketleri için tasarlanmış kapasite göstergesi
• TEST butonuyla tek dokunuşta pil seviyesi kontrolü
• Pil seviyesini görüntüleyen 5 LED'li gösterge
• Yaklaşık 3-5 saniye sonra otomatik olarak kapanan gösterim
• Sürekli açık bir gösterge yerine yalnızca kontrol sırasında çalışan pratik yapı
• Kırmızı ve siyah kablolarla kolay bağlantı
• 60 × 15 × 2.8 mm ince ve kompakt panel tasarımı

🎯 Kullanım Alanları

• 3S lityum batarya paketleri
• DIY batarya projeleri
• Taşınabilir elektronik cihazlar
• Bataryalı hobi projeleri
• Elektronik prototip uygulamaları
• Pil seviyesinin hızlı şekilde kontrol edilmesi gereken uygulamalar

🔧 Nasıl Kullanılır?

1. Siyah kabloyu bataryanın negatif (-) ucuna bağlayın.
2. Kırmızı kabloyu bataryanın pozitif (+) ucuna bağlayın.
3. Bağlantıların ve polaritenin doğru olduğunu kontrol edin.
4. Pil seviyesini görüntülemek için panel üzerindeki TEST butonuna basın.
5. Mevcut batarya seviyesi LED göstergeler üzerinden görüntülenir.
6. Gösterge yaklaşık 3-5 saniye sonra otomatik olarak kapanır.

⚠️ Bilgilendirme

• Ürün 3S lityum batarya sistemleri için tasarlanmıştır.
• Kullanılacak bataryanın gerilimi ürünün belirtilen 8.4V-12.3V çalışma aralığına uygun olmalıdır.
• Kırmızı kablo (+), siyah kablo (-) bağlantısı için kullanılmalıdır.
• Kabloların ters polaritede bağlanması gösterge paneline zarar verebilir.
• Bu ürün bir BMS, şarj cihazı veya batarya koruma devresi değildir; batarya seviyesini görüntülemek amacıyla kullanılır.

📦 Kutu İçeriği

• 1 × 3S Lityum Pil Kapasite Seviye Göstergesi
