HLK-LD2410B Ble 24GHZ Mmwave Insan Varlığı ve Hareket Algılama Radar Sensörü

HLK-LD2410B BLE 24GHz mmWave İnsan Varlığı ve Hareket Algılama Radar Sensörü

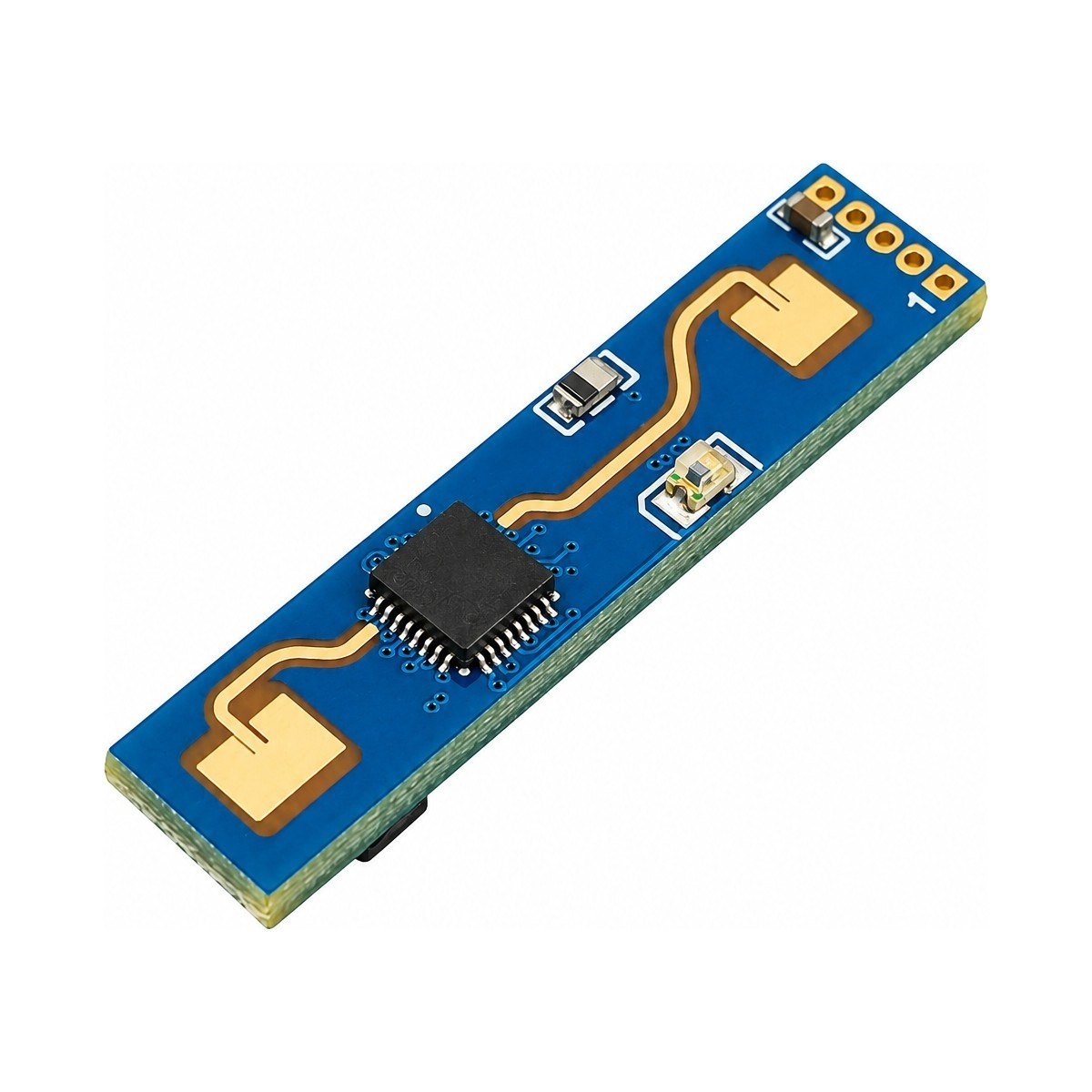

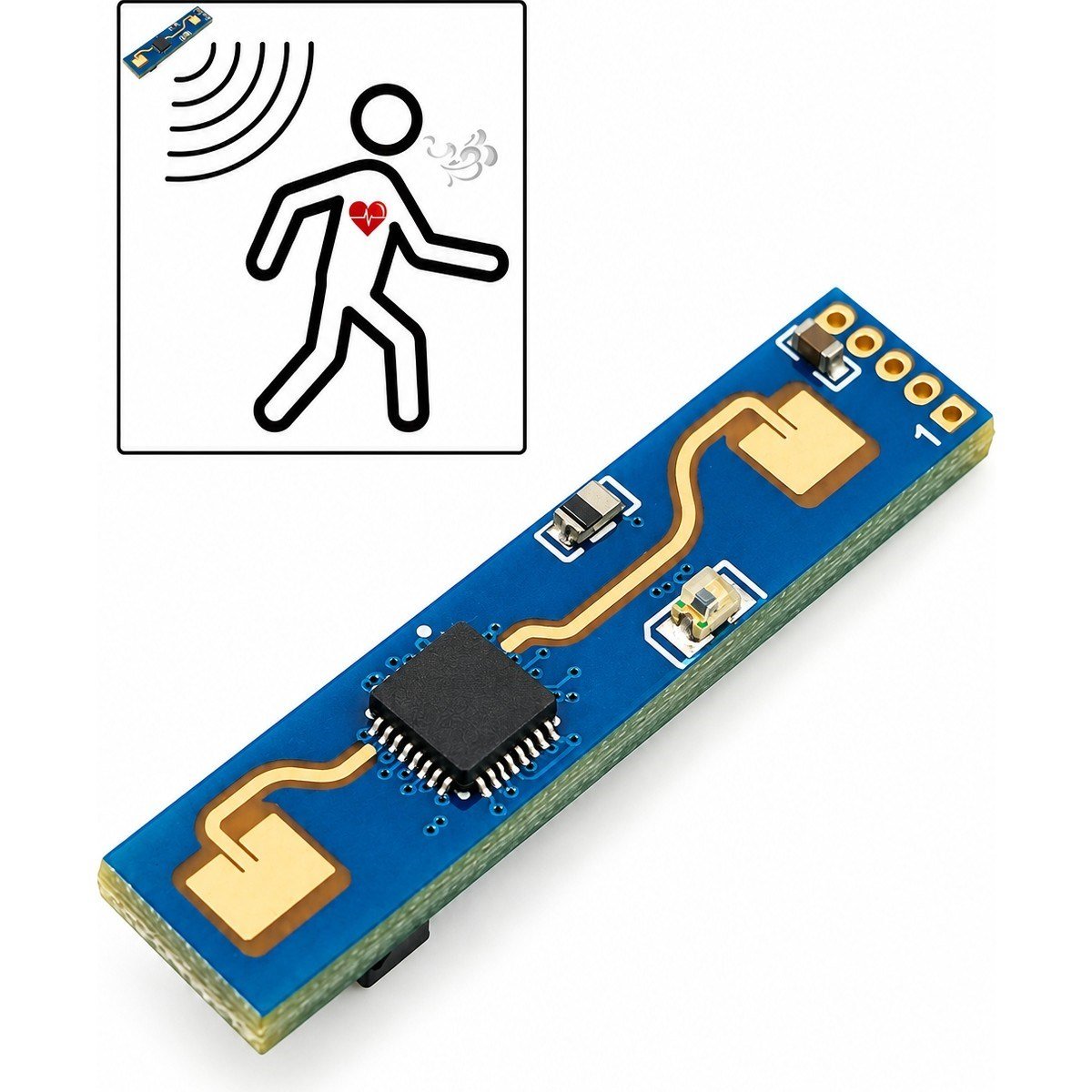

HLK-LD2410B, Hi-Link tarafından geliştirilen, 24GHz mmWave radar teknolojisi kullanan insan varlığı algılama sensör modülüdür. Hareket eden kişilerin yanı sıra, radarın algılama alanındaki durağan veya küçük vücut hareketleri gösteren kişilerin varlığını da algılamak üzere tasarlanmıştır.

Modül GPIO ve UART çıkışlarını destekler. Ayrıca dahili Bluetooth özelliği sayesinde desteklenen yapılandırma araçları üzerinden algılama mesafesi, farklı mesafe bölgelerinin hassasiyetleri ve insan algılanmadıktan sonraki gecikme süresi gibi çalışma parametreleri ayarlanabilir.

Kompakt yapısı sayesinde oda doluluk algılama, otomatik aydınlatma, akıllı ev ve bina otomasyonu gibi insan varlığının tespit edilmesi gereken uygulamalarda kullanılabilir.

• 24GHz mmWave Radar: Hareketli ve küçük hareket gösteren insan varlığının algılanması için geliştirilmiş radar sensör modülü.
• 0,75–6 m Ayarlanabilir Algılama: Maksimum 6 metreye kadar algılama mesafesi ve ±60° algılama açısı.
• Bluetooth Yapılandırma: Algılama mesafesi, bölgesel hassasiyet ve gecikme gibi desteklenen parametreler kablosuz olarak ayarlanabilir.
• UART + GPIO Çıkışı: Ayrıntılı radar verileri için UART, doğrudan insan var/yok bilgisi için GPIO çıkışı sunar.
• Kompakt Tasarım: 7 × 35 mm boyutlarıyla akıllı ev, aydınlatma, oda doluluk ve otomasyon uygulamalarına kolayca entegre edilebilir.

⚙️ Teknik Özellikler

• Marka: Hi-Link
• Model: HLK-LD2410B
• Sensör Teknolojisi: mmWave radar
• Çalışma Frekansı: 24 – 24,25 GHz
• Modülasyon: FMCW
• Algılama Tipi: İnsan varlığı, hareket ve küçük hareket algılama
• Algılama Mesafesi: 0,75 – 6 m, ayarlanabilir
• Mesafe Çözünürlüğü: 0,75 m
• Algılama Açısı: ±60°
• Besleme Gerilimi: 5V DC
• Ortalama Çalışma Akımı: Yaklaşık 79 mA
• Haberleşme Arayüzü: UART
• Durum Çıkışı: GPIO
• UART Çıkış Seviyesi: 3,3V
• Kablosuz Yapılandırma: Bluetooth
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Modül Boyutu: 7 × 35 mm

Bu teknik değerler üreticinin HLK-LD2410B dokümantasyonuyla uyumludur.

⭐ Öne Çıkan Özellikler

• 24GHz mmWave radar teknolojisi ile temassız insan varlığı algılama
• Hareketli kişilerin yanında durağan ve küçük hareket gösteren kişileri algılayabilme
• 0,75 – 6 metre ayarlanabilir algılama mesafesi
• ±60° algılama açısı
• Farklı mesafe bölgeleri için hassasiyet ayarı
• Bluetooth üzerinden parametre yapılandırma
• UART üzerinden algılama verilerine erişim
• İnsan varlığı durumunu doğrudan kullanabilmek için GPIO çıkışı
• 7 × 35 mm kompakt modül yapısı
• Ortamın aydınlık veya karanlık olmasından bağımsız radar tabanlı algılama

Üretici, sensörün hareketli insanların yanı sıra durağan, oturan/yatan veya küçük hareketler gösteren insanları algılamak üzere geliştirildiğini özellikle belirtmektedir.

🎯 Kullanım Alanları

• İnsan varlığı algılama sistemleri
• Oda doluluk algılama
• Otomatik aydınlatma sistemleri
• Akıllı ev uygulamaları
• Akıllı bina otomasyonu
• Klima ve havalandırma kontrol sistemleri
• Enerji tasarrufu uygulamaları
• Ofis ve toplantı odası doluluk algılama
• Akıllı priz ve röle kontrol projeleri
• İnsan varlığına bağlı otomasyon sistemleri
• IoT ve gömülü sistem projeleri

🔧 Nasıl Kullanılır

1. Modülün VCC girişine 5V DC, GND pinine ortak toprak bağlantısı yapılır.
2. Yalnızca insan var/yok bilgisine ihtiyaç duyulan uygulamalarda OUT/GPIO çıkışı kullanılabilir.
3. Daha ayrıntılı algılama verileri ve yapılandırma işlemleri için TX ve RX UART bağlantıları kullanılabilir.
4. Algılama mesafesi, bölgesel hassasiyetler ve gecikme gibi desteklenen parametreler Bluetooth veya seri haberleşme üzerinden yapılandırılabilir.
5. Yapılandırmanın ardından modül, belirlenen algılama alanındaki insan varlığı durumunu çıkışları üzerinden sisteme aktarabilir.

Üretici dokümanına göre OUT çıkışı varsayılan durumda insan algılandığında HIGH, insan bulunmadığında LOW seviyesindedir. UART üzerinden ise hedef durumu ve mesafe gibi ek bilgiler alınabilir.

⚠️ Bilgilendirme

• Modülün besleme gerilimi 5V DC'dir.
• UART çıkış seviyesi 3,3V olarak belirtilmektedir.
• Algılama performansı; montaj konumu, hedefin konumu, ortam yapısı ve sensör parametrelerine bağlı olarak değişebilir.
• 6 metre değeri üreticinin belirttiği maksimum algılama mesafesidir; her ortamda 6 metre algılama garantisi anlamına gelmez.
• Radarın hareketli ve durağan hedefler için hassasiyet değerleri uygulamaya göre yapılandırılabilir.

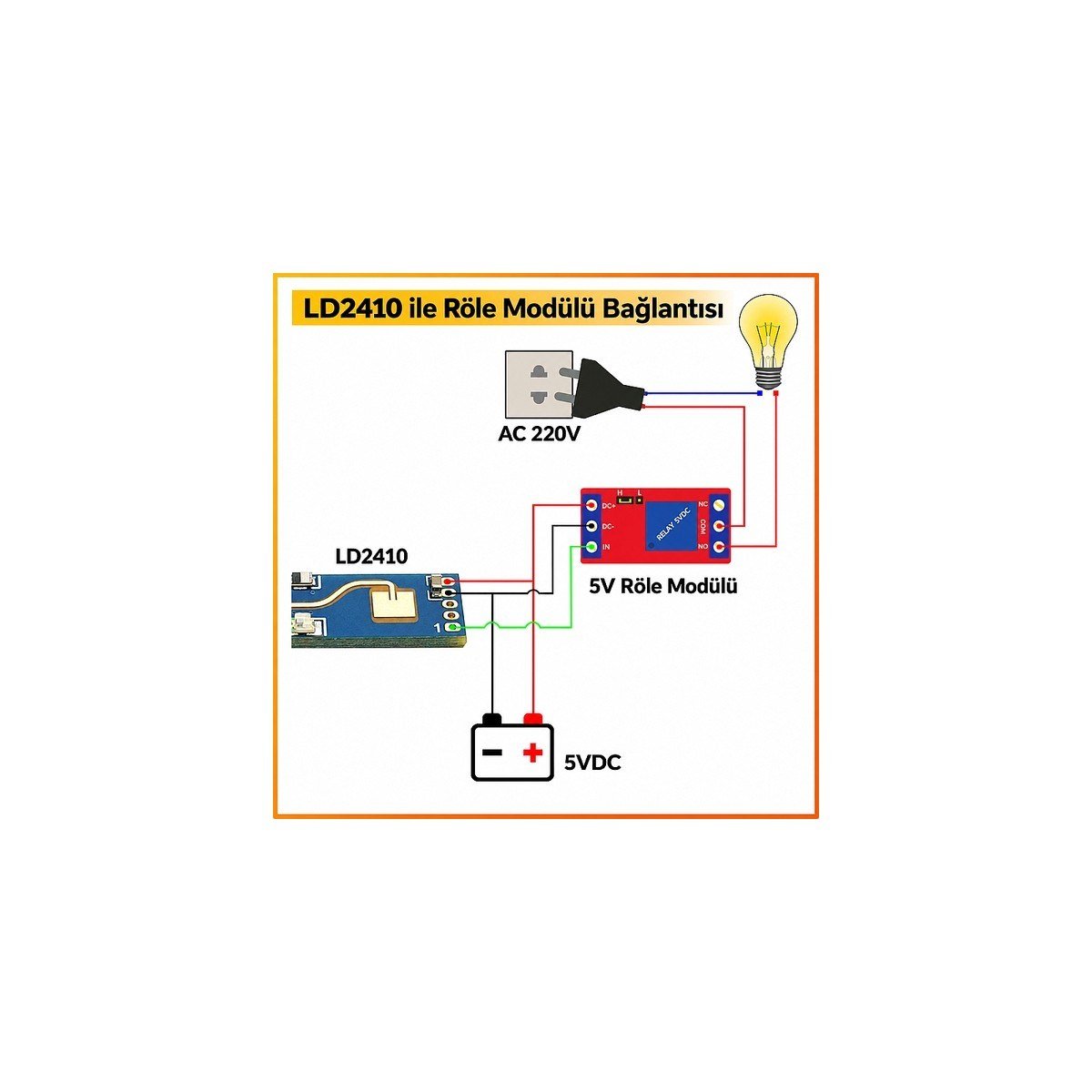

• Görseldeki röle bağlantı şeması örnek uygulamayı göstermektedir; röle modülü ve diğer uygulama elemanları ürüne dahil değildir.
• Elektrik şebekesiyle çalışan uygulamalarda gerekli elektriksel güvenlik önlemleri ayrıca alınmalıdır.

📦 Kutu İçeriği

• 1 × Hi-Link HLK-LD2410B BLE 24GHz mmWave Radar İnsan Varlığı Algılama Sensör Modülü
