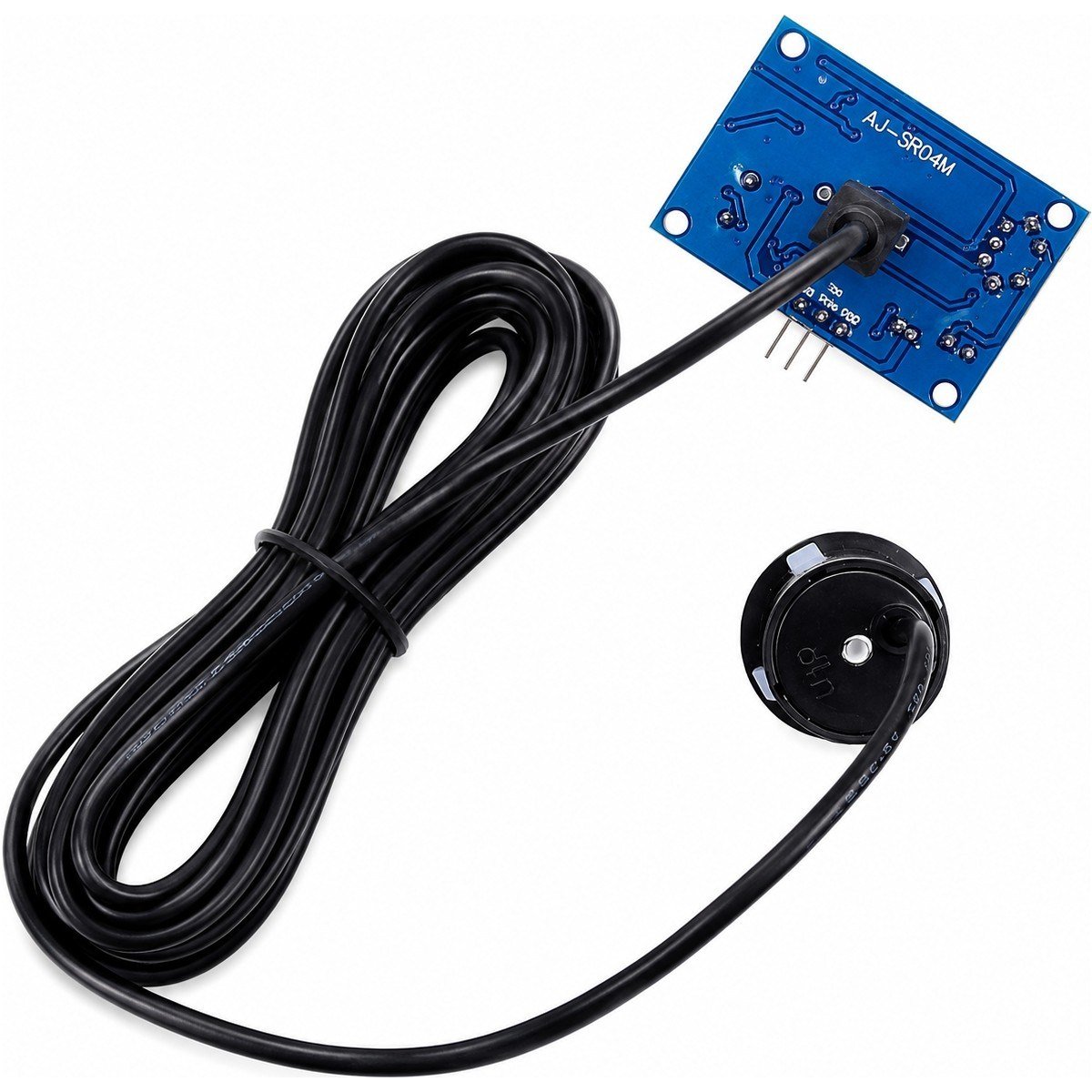

JSN-SR04T / AJ-SR04M Su Geçirmez Ultrasonik Mesafe Sensörü Modülü

JSN-SR04T / AJ-SR04M, ultrasonik ses dalgaları kullanarak temassız mesafe ölçümü gerçekleştiren su geçirmez bir mesafe sensörü modülüdür. Ayrı kontrol kartı ve kablolu ultrasonik prob yapısı sayesinde sensör, elektronik karttan bağımsız olarak uygun bir noktaya monte edilebilir.

40 kHz ultrasonik çalışma frekansına sahip olan modül; sıvı seviye takibi, mesafe ölçümü, engel algılama ve otomasyon uygulamalarında kullanılabilir.

⚙️ Teknik Özellikler

• Model: JSN-SR04T / AJ-SR04M
• Ölçüm Prensibi: Ultrasonik
• Çalışma Gerilimi: 5V DC
• Bekleme Akımı: Yaklaşık 5 mA
• Çalışma Akımı: Yaklaşık 30 mA
• Ultrasonik Frekans: 40 kHz
• Ölçüm Aralığı: 25 cm - 450 cm
• Ölçüm Hassasiyeti: Yaklaşık ±0.5 cm
• Görüş Açısı: <50°
• Haberleşme Arayüzü: Trig / Echo
• Bağlantı Pinleri:
  • VCC
  • Trig
  • Echo
  • GND
• Modül Boyutu: 41 × 28.5 mm
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Depolama Sıcaklığı: -20°C ~ +80°C

⭐ Öne Çıkan Özellikler

💧 Su Geçirmez Ultrasonik Prob
Kablolu ultrasonik prob nemli ve dış ortam uygulamalarına uygun yapıdadır.

📏 25 cm - 450 cm Ölçüm Aralığı
Temassız mesafe ölçümü gerçekleştirebilir.

📡 40 kHz Ultrasonik Çalışma
40 kHz ultrasonik darbe göndererek yankı süresine göre mesafe hesaplaması yapılmasını sağlar.

🔌 Ayrı Prob ve Kontrol Kartı
Ultrasonik prob ile kontrol kartının ayrı yapıda olması montaj esnekliği sağlar.

⚡ TTL Trig / Echo Arayüzü
Trig ve Echo sinyalleri ile mesafe ölçümü gerçekleştirilir.

🎯 Kullanım Alanları

• Sıvı seviye ölçümü
• Su deposu seviye takibi
• Tank doluluk kontrolü
• Mesafe ölçümü
• Engel algılama
• Otomasyon sistemleri
• Elektronik geliştirme projeleri
• Robotik uygulamalar

⚠️ Bilgilendirme

• Sensör 5V DC besleme ile çalışmaktadır.
• Ölçüm, ultrasonik ses dalgalarının hedef cisimden yansıma süresine göre gerçekleştirilir.
• Kontrol kartı su geçirmez değildir. Yalnızca ultrasonik prob suya ve neme dayanıklı yapıdadır.
• Ölçüm performansı hedef yüzeyin şekli, açısı ve malzemesine göre değişebilir.

📦 Kutu İçeriği

• 1 Adet JSN-SR04T / AJ-SR04M Kontrol Kartı
• 1 Adet Su Geçirmez Ultrasonik Prob
