LM2596 4 Çıkışlı Dc-Dc Voltaj Düşürücü Güç Kaynağı Modülü – 3.3V / 5V / 12V / Adj

⚡ LM2596 4 Çıkışlı DC-DC Voltaj Düşürücü Güç Kaynağı Modülü – 3.3V / 5V / 12V / ADJ

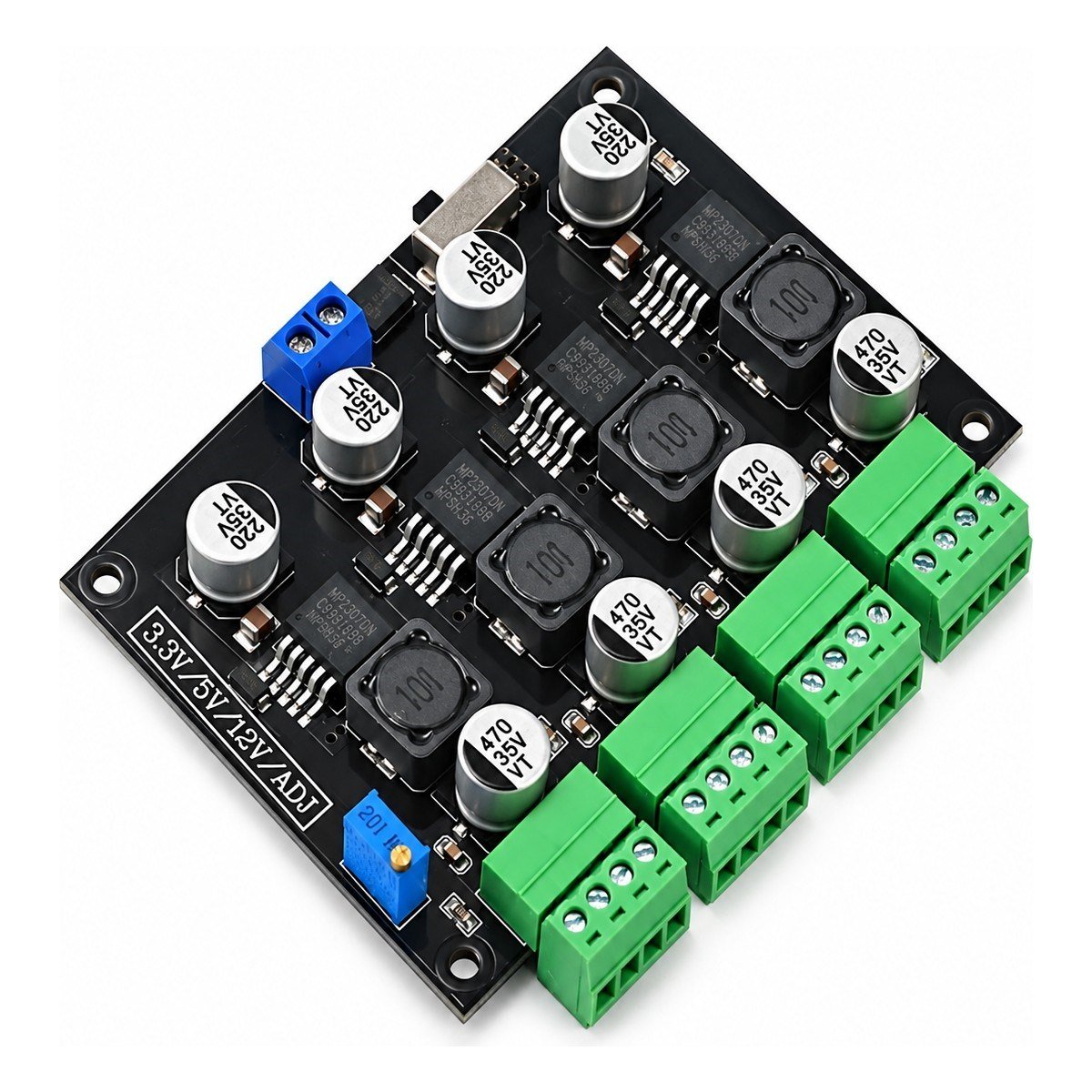

LM2596 Çok Çıkışlı Güç Kaynağı Modülü, tek bir DC güç kaynağından aynı anda farklı besleme gerilimleri elde etmek için tasarlanmış 4 kanallı DC-DC Step-Down (Buck) dönüştürücü modüldür. Kart üzerinde 3.3V, 5V ve 12V sabit çıkışların yanı sıra bir adet ayarlanabilir ADJ çıkışı bulunur.

Bu yapı sayesinde farklı çalışma gerilimlerine ihtiyaç duyan elektronik devreler için ayrı ayrı voltaj düşürücü modüller kullanmak yerine, tek kart üzerinden dört farklı besleme hattı oluşturulabilir. Teknik kaynaklarda bu model için 13–32V DC giriş, kanal başına maksimum 3A ve toplamda maksimum 5A değerleri belirtilmektedir.

• * 4 Farklı Çıkış: Tek kart üzerinden 3.3V, 5V, 12V sabit ve ADJ ayarlanabilir olmak üzere dört ayrı DC çıkış sağlar.
• * 13–32V DC Giriş: Tek bir DC güç kaynağından farklı voltaj seviyelerine ihtiyaç duyan elektronik devrelerin beslenmesine olanak sağlar.
• * 3A Maksimum Kanal Akımı: Her çıkış kanalı maksimum 3A destekler; modülün toplam çıkış akımı maksimum 5A'dir.
• * Ayarlanabilir ADJ Çıkışı: Kart üzerindeki trimpot sayesinde sabit çıkışlardan farklı bir voltaj seviyesi ayarlanabilir.
• * Step-Down Buck Yapı: Prototip, elektronik test, otomasyon ve farklı besleme gerilimleri gerektiren projelerde çoklu güç dağıtımı için kullanılabilir.

⚙️ Teknik Özellikler

• Ürün Tipi: Çok Çıkışlı DC-DC Voltaj Düşürücü Modül
• Dönüştürücü Tipi: Step-Down / Buck
• Kanal Sayısı: 4
• Giriş Gerilimi: DC 13–32V
• Sabit Çıkış 1: 3.3V
• Sabit Çıkış 2: 5V
• Sabit Çıkış 3: 12V
• Çıkış 4: Ayarlanabilir ADJ
• Maksimum Çıkış Akımı: Kanal başına 3A
• Toplam Maksimum Çıkış Akımı: 5A
• Anahtarlama Frekansı: 150kHz
• Dönüşüm Verimliliği: Yaklaşık %85
• ADJ Ayarı: Kart üzerindeki trimpot ile
• Bağlantı Tipi: Vidalı klemens
• Ters Bağlantı Koruması: Var
• Kart Boyutu: Yaklaşık 101 × 68 mm
• Montaj: PCB üzerinde 4 adet montaj deliği

Bu teknik değerler aynı modül için birden fazla ürün kaynağında örtüşmektedir.

⭐ Öne Çıkan Özellikler

• Tek kart üzerinde 4 farklı güç çıkışı
• Aynı anda 3.3V, 5V, 12V ve ADJ çıkış kullanabilme
• Tek DC kaynaktan birden fazla besleme hattı oluşturma
• Ayarlanabilir çıkış için hassas trimpot
• Kanal başına 3A'e kadar maksimum çıkış
• Toplam 5A'e kadar maksimum çıkış akımı
• DC-DC Step-Down anahtarlamalı dönüştürücü yapı
• Vidalı klemenslerle kolay kablo bağlantısı
• Ters polariteye karşı giriş koruması
• Prototip, test ve çoklu besleme gerektiren elektronik sistemler için kullanışlı tasarım

🎯 Kullanım Alanları

• Elektronik prototip geliştirme
• Mikrodenetleyici ve kontrol devrelerinin beslenmesi
• Sensör ve haberleşme modülleri
• Robotik uygulamalar
• Otomasyon sistemleri
• LED ve uygun aydınlatma uygulamaları
• Elektronik laboratuvarları
• Test ve geliştirme sistemleri
• DIY güç kaynağı projeleri
• Endüstriyel kontrol uygulamaları
• Farklı gerilimlere ihtiyaç duyan elektronik sistemler
• Tek kaynaktan birden fazla DC besleme hattı oluşturma

🔧 Nasıl Kullanılır

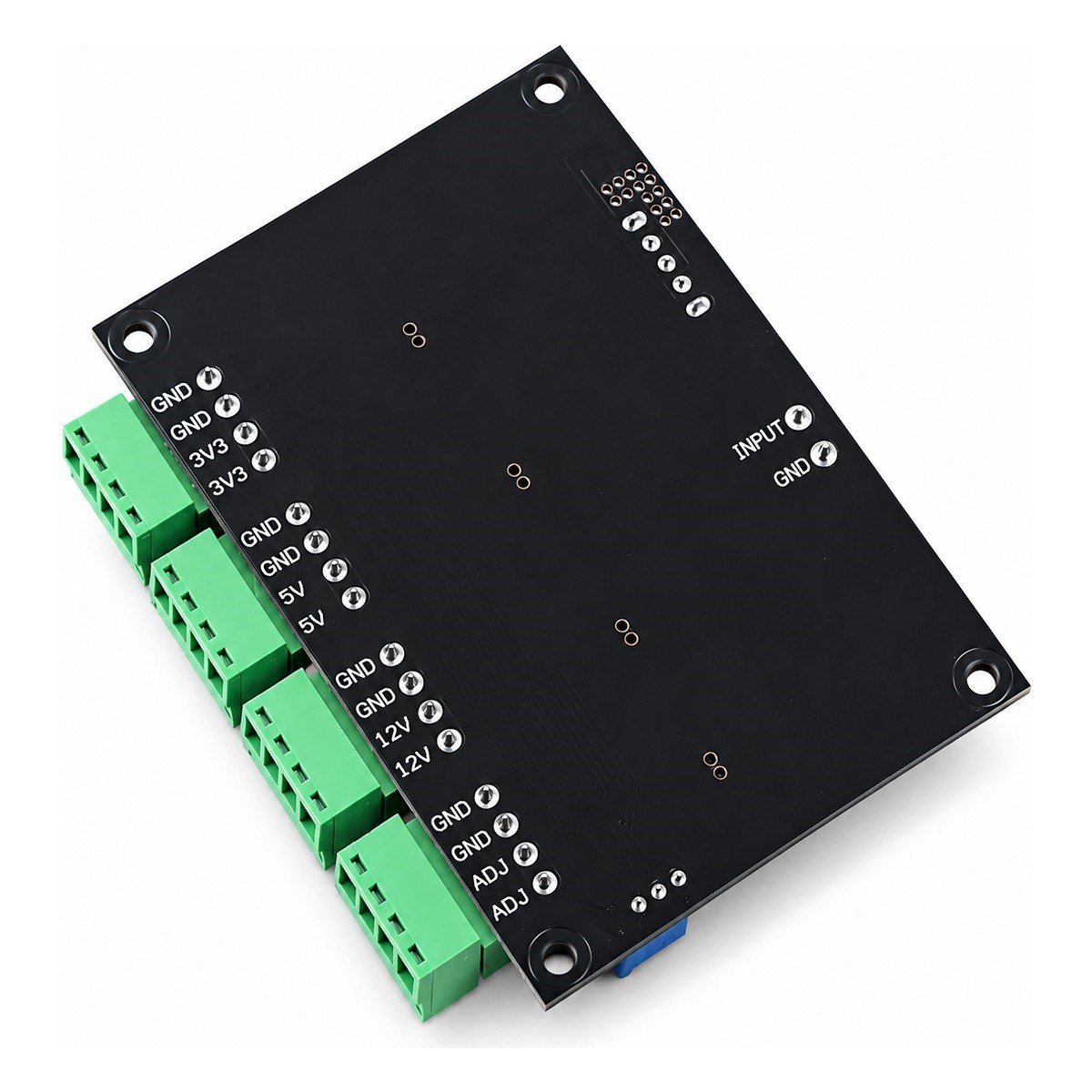

1. 13–32V DC güç kaynağını kartın INPUT ve GND girişlerine doğru polaritede bağlayın.
2. Kullanacağınız devreyi ihtiyacına göre 3.3V, 5V veya 12V çıkış terminaline bağlayın.
3. Sabit çıkışlardan farklı bir gerilime ihtiyaç duyuyorsanız ADJ çıkışını kullanın.
4. ADJ çıkışına herhangi bir cihaz bağlamadan önce kart üzerindeki trimpotu kullanarak gerekli gerilimi ayarlayın.
5. Ayarlanan ADJ çıkışını multimetre ile ölçerek doğrulayın ve ardından yükü bağlayın.
6. Birden fazla çıkış aynı anda kullanılacaksa bağlı devrelerin toplam akım ihtiyacını dikkate alın.

⚠️ Bilgilendirme

• Bu ürün bir Step-Down (Buck) voltaj düşürücü modüldür; giriş geriliminden daha yüksek bir çıkış gerilimi üretmek amacıyla kullanılmaz.
• Bu model için güvenilir ve birbiriyle örtüşen kaynaklarda 13–32V DC giriş aralığı belirtilmektedir.
• Dolayısıyla 12V sabit çıkış kullanılacaksa giriş geriliminin 12V'un üzerinde olması gerekir; bu modül için belirtilen minimum giriş zaten 13V'tur.
• 3A değeri kanal başına maksimum değerdir. Modülün dört çıkışının toplam akımı 5A'i geçmemelidir.
• Teknik kaynakta uzun süreli kullanımda çıkış akımı 2.5A'in veya çıkış gücü 10W'ın üzerine çıktığında ek soğutma gerektiği belirtilmektedir.
• ADJ çıkışı kullanılmadan önce çıkış geriliminin multimetre ile kontrol edilmesi önerilir.
• Bağlanacak devrelerin çalışma gerilimi ve akım ihtiyacı kontrol edilmelidir.
• Güç bağlantıları yapılırken + / – polaritesine dikkat edilmelidir.

📦 Kutu İçeriği

• 1 × LM2596 4 Çıkışlı DC-DC Voltaj Düşürücü Güç Kaynağı Modülü
