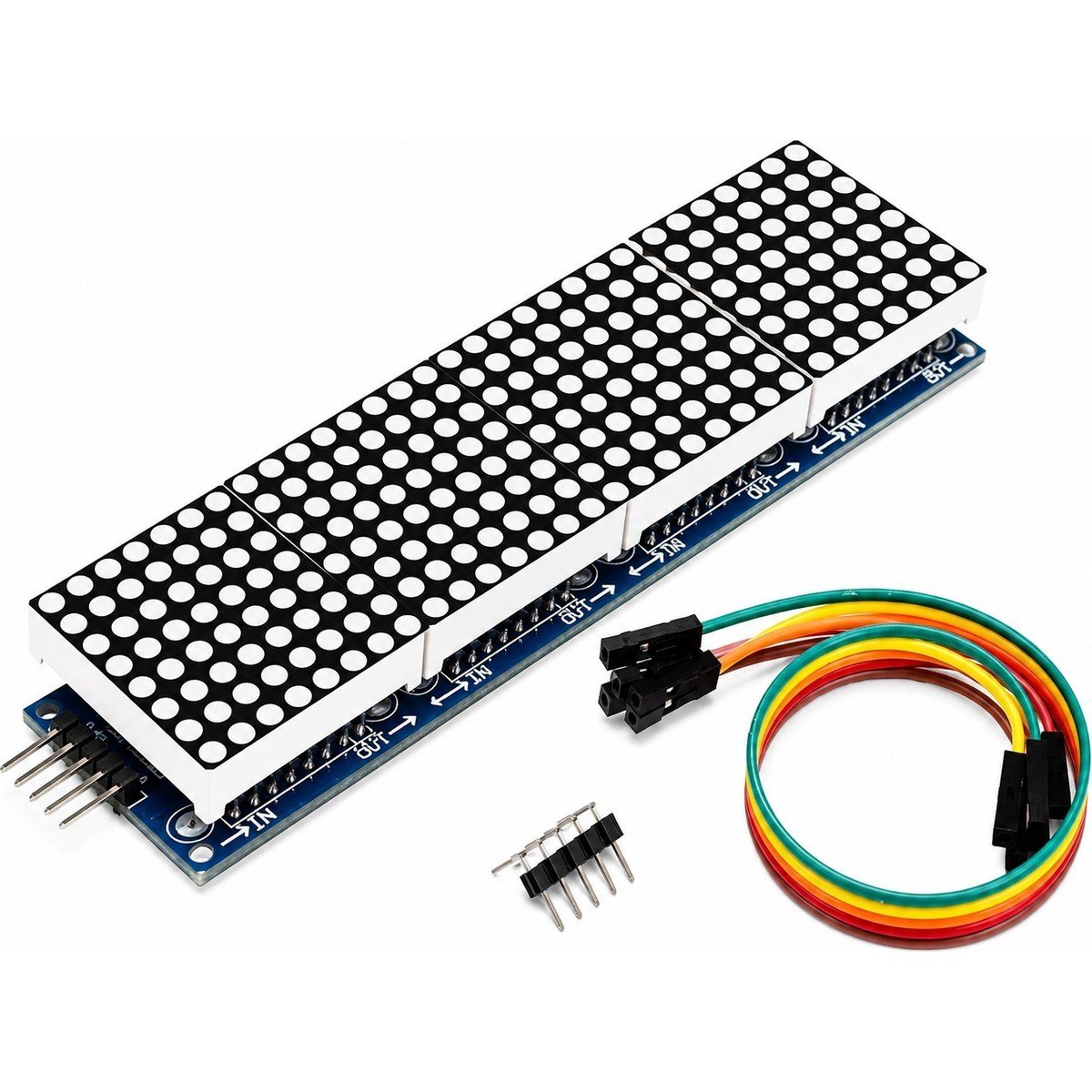

MAX7219 4'lü 8×8 Dot Matrix LED Ekran Modülü | Kırmızı

MAX7219 4'lü 8×8 Dot Matrix LED Ekran Modülü, dört adet 8×8 LED matrisin tek kart üzerinde birleştirildiği, MAX7219 sürücü entegreleri ile kontrol edilen LED gösterge modülüdür. Toplam 32×8 piksel (256 LED) çözünürlüğe sahip olan modül; yazı, sayı, sembol ve basit animasyonların görüntülenmesi için uygundur.

3 telli seri haberleşme arayüzü (DIN, CS, CLK) ile çalışan modül, giriş ve çıkış bağlantıları sayesinde zincirleme bağlanarak daha büyük LED ekranlar oluşturulmasına olanak tanır.

⚙️ Teknik Özellikler

• Ürün Tipi: 4'lü 8×8 Dot Matrix LED Modülü
• Sürücü Entegresi: 4 Adet MAX7219
• LED Matris Sayısı: 4 Adet
• Toplam Çözünürlük: 32 × 8 Piksel (256 LED)
• LED Rengi: Kırmızı
• Çalışma Gerilimi: 5V DC
• Haberleşme Arayüzü: Seri (DIN, CS, CLK)
• Zincirleme (Cascade) Bağlantı: Desteklenir
• Parlaklık Ayarı: Yazılım üzerinden 16 kademe
• Boyutlar: Yaklaşık 128 × 32 × 13 mm
• Montaj Delikleri: Var

⭐ Öne Çıkan Özellikler

📟 32×8 Piksel LED Ekran
Toplam 256 LED ile yazı, sayı, sembol ve basit animasyonlar görüntülenebilir.

⚡ MAX7219 Sürücü Entegreleri
LED tarama ve yenileme işlemleri MAX7219 entegreleri tarafından gerçekleştirilir.

🔗 Zincirleme Bağlantı Desteği
Modüller giriş ve çıkış pinleri üzerinden birbirine bağlanarak daha geniş ekranlar oluşturulabilir.

💡 16 Kademeli Parlaklık Kontrolü
Parlaklık seviyesi yazılım üzerinden ayarlanabilir.

🔌 Kolay Bağlantı
VCC, GND, DIN, CS ve CLK pinleri üzerinden bağlantı yapılır.

🎯 Kullanım Alanları

• Kayan yazı panoları
• Dijital gösterge uygulamaları
• Sayaç sistemleri
• Sensör veri gösterimi
• Bilgilendirme panoları
• Elektronik geliştirme projeleri
• Hobi ve maker uygulamaları
• Eğitim amaçlı elektronik projeler

⚠️ Bilgilendirme

• Ürün 5V DC besleme ile çalışmaktadır.
• Modül, seri haberleşme pinleri (DIN, CS, CLK) üzerinden kontrol edilir.
• Zincirleme bağlantı desteği sayesinde birden fazla modül birlikte kullanılabilir.
• Ürünün kullanılabilmesi için uygun kontrol yazılımı geliştirilmesi veya destekleyen bir kütüphane kullanılması gerekebilir.

📦 Kutu İçeriği

• 1 Adet MAX7219 4'lü 8×8 Dot Matrix LED Ekran Modülü
• 1 Adet Bağlantı Kablosu
• 2 Adet 5 Pin Header
