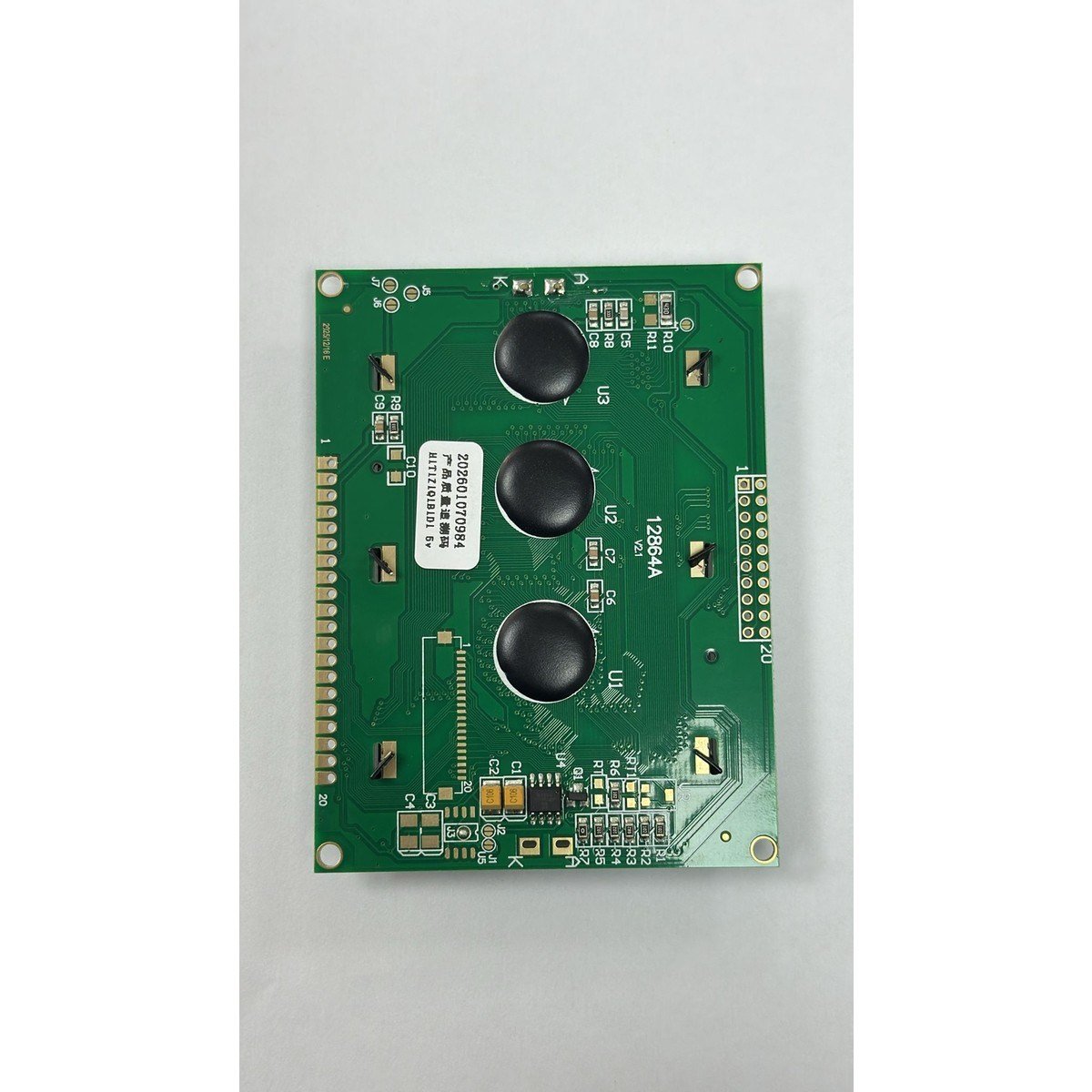

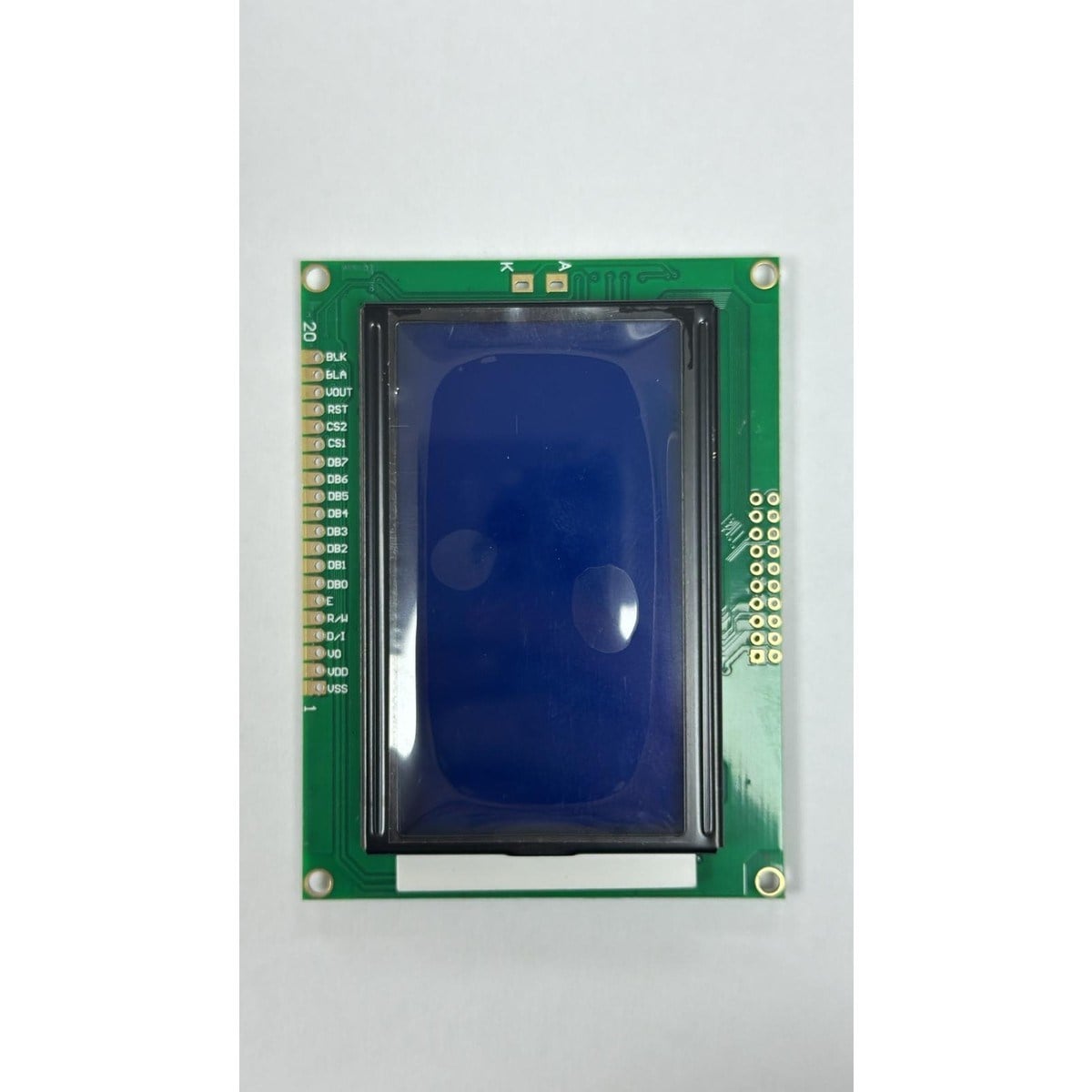

OEM 128X64 Mavi Backlight Grafik LCD (OZK000412)

128X64 Mavi Backlight Grafik LCD

📝 128x64 Mavi Backlight Grafik LCD Ekran Modülü (3.7 İnç)

128x64 çözünürlüğe sahip bu grafik LCD ekran modülü, metin ve grafik verileri görüntülemek için kullanılan güçlü ve yaygın bir ekran çözümüdür. Yaklaşık 3.7 inç aktif ekran boyutu ile hem kompakt hem de okunabilir bir kullanım sunar.

Mavi arka aydınlatması sayesinde düşük ışık koşullarında dahi net ve yüksek kontrastlı görüntü sağlar. Grafik tabanlı yapısı sayesinde yalnızca yazı değil; ikon, şekil ve özel çizimler de rahatlıkla görüntülenebilir.

Standart paralel arayüz yapısı (DB0–DB7) ve kontrol pinleri sayesinde Arduino, PIC, STM32 gibi mikrodenetleyiciler ile kolayca kullanılabilir.

⭐ Öne Çıkan Özellikler

• 128x64 piksel grafik çözünürlük
• Yaklaşık 3.7 inç ekran boyutu
• Mavi LED backlight ile yüksek görünürlük
• Grafik ve özel karakter desteği
• Geniş pin yapısı ile esnek bağlantı
• Panel montajına uygun tasarım
• Hobi ve endüstriyel projelere uygun

⚙️ Teknik Özellikler

• Ekran Tipi: Grafik LCD
• Çözünürlük: 128 x 64 piksel
• Ekran Boyutu: ~3.7 inç
• Arka Aydınlatma: Mavi LED
• Arayüz: Paralel (DB0–DB7 veri hatları)
• Kontrol Pinleri: CS1, CS2, RS (D/I), R/W, E, RST
• Besleme Gerilimi: 5V DC (tipik)
• Sürücü Yapısı: KS0108 / benzeri uyumlu

📏 Boyutlar:

• Modül Ölçüsü: 69.93 x 93.06 mm
• Aktif Ekran Alanı: 51.42 x 78.74 mm

🔧 Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Endüstriyel kontrol sistemleri
• Menü ve kullanıcı arayüzleri
• Ölçüm ve veri gösterim cihazları
• Eğitim ve prototipleme çalışmaları

⚠️ Kullanım Notları

• Bağlantı öncesi pin dizilimi kontrol edilmelidir.
• Kontrast ayarı için VO pinine potansiyometre bağlanabilir.
• Backlight için uygun akım sınırlaması yapılmalıdır.
• Kullanılan sürücüye göre uygun kütüphane tercih edilmelidir.

📦 Paket İçeriği

• 1 Adet 128x64 Grafik LCD Ekran Modülü
