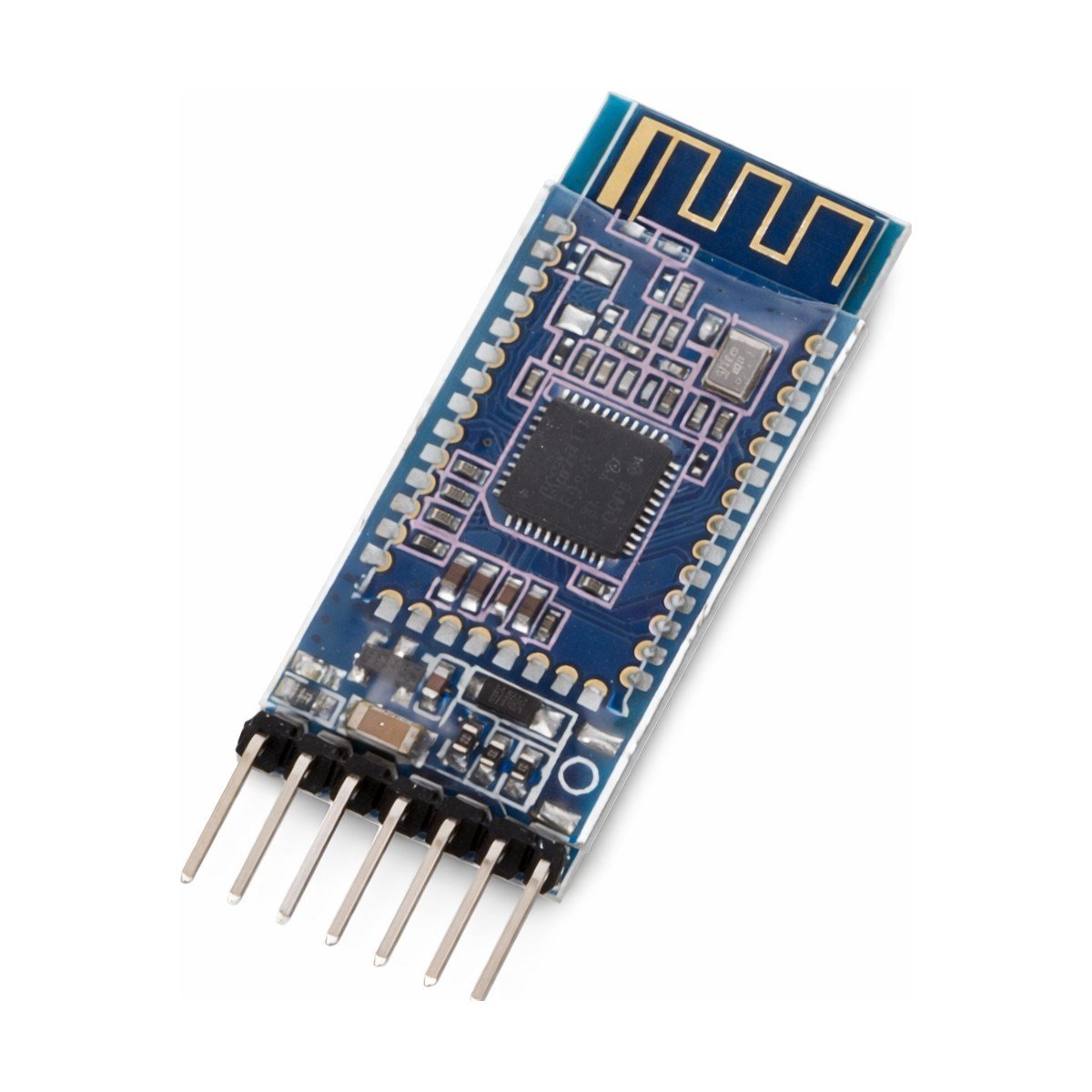

OEM Bluetooth 4.0 Serial Modül Kartı Hm-10 CC2541 (OZK000192)

Bluetooth 4.0 Serial Modül Kartı Hm-10 CC2541

CC2541 Bluetooth 4.0 BLE Seri Haberleşme Modülü

CC2541 Bluetooth modülü, düşük enerji tüketimi ile kablosuz veri iletişimi sağlayan Bluetooth 4.0 (BLE – Bluetooth Low Energy) destekli seri haberleşme modülüdür. Üzerinde Texas Instruments üretimi CC2541 Bluetooth çipi bulunmaktadır.

UART (seri port) üzerinden veri iletişimi sağlayan bu modül, Arduino ve farklı mikrodenetleyici platformları ile kolay şekilde kullanılabilir. Pinleri breadboard kullanımına uygun şekilde erkek header çıkışlı olarak tasarlanmıştır ve prototipleme çalışmalarında pratik kullanım sunar.

Modül, bilgisayarlar, Android cihazlar ve iOS işletim sistemine sahip iPhone veya iPad gibi cihazlar ile Bluetooth üzerinden kablosuz veri iletişimi kurabilir. Bluetooth 4.0 BLE teknolojisi sayesinde düşük enerji tüketimi ile stabil bağlantı sağlar.

2.4 GHz frekans bandında çalışan bu modül, açık alanda yaklaşık 10 metreye kadar iletişim mesafesi sunarak robotik projeler, IoT uygulamaları ve kablosuz kontrol sistemleri için uygun bir çözümdür.

⭐ Öne Çıkan Özellikler

• Bluetooth 4.0 (BLE) desteği
• Düşük enerji tüketimli kablosuz iletişim
• Arduino ve mikrodenetleyiciler ile uyumlu
• Breadboard uyumlu pin yapısı
• UART seri haberleşme desteği
• Android ve iOS cihazlarla uyumlu

⚙️ Teknik Özellikler

• Kullanılan Çip: TI CC2541
• Bluetooth Standardı: Bluetooth 4.0 (BLE)
• Haberleşme Frekansı: 2.4 GHz
• Çalışma Gerilimi: 5V DC
• Akım Tüketimi: Yaklaşık 50 mA
• İletişim Mesafesi: Açık alanda yaklaşık 10 metre
• Hassasiyet: ≤ -93 dBm
• Çıkış Gücü: ≤ 3 dBm
• Asenkron Hız: 2.1 Mbps / 160 Kbps
• Senkron Hız: 1 Mbps / 1 Mbps
• Güvenlik: Kimlik doğrulama ve veri şifreleme desteği
• Boyutlar: 40 × 18 × 7 mm

🔌 Pin Bağlantıları

• VCC: 5V besleme girişi
• GND: Toprak bağlantısı
• TXD: Seri veri çıkışı
• RXD: Seri veri girişi
• AT: AT komutları ile yapılandırma pini
• RESET: Modül reset pini

🔧 Kullanım Alanları ve Uyarılar

Kullanım Alanları:

• Arduino ve mikrodenetleyici projeleri
• IoT uygulamaları
• Kablosuz veri iletimi
• Robotik projeler
• Mobil uygulama kontrollü sistemler

⚠️ Önemli Notlar:

• Bluetooth iletişim mesafesi çevresel koşullara göre değişebilir.
• Modülün doğru çalışması için uygun besleme gerilimi kullanılmalıdır.
• Seri haberleşme ayarları iki cihaz arasında aynı olmalıdır.

📦 Paket İçeriği

• 1 adet CC2541 Bluetooth 4.0 BLE Seri Haberleşme Modülü
