OEM DSO138 Kendin Yap Dijital Osiloskop (OZK000375)

DSO138 Kendin Yap Dijital Osiloskop

🔴 DSO138 Kendin Yap Dijital Osiloskop Kiti

Elektroniği Gör, Öğren, Ölç – Kompakt ve Eğitici Osiloskop Deneyimi

🔍 Ürün Hakkında

DSO138 Dijital Osiloskop Kiti, elektronikle ilgilenen hobi kullanıcıları, öğrenciler ve maker’lar için tasarlanmış kendin yap (DIY) bir osiloskop kitidir. ARM Cortex-M3 mikroişlemci ve 2.4” TFT renkli ekranı sayesinde sinyalleri net ve anlaşılır şekilde görüntülemenizi sağlar.

Frekans, periyot, duty cycle, maksimum / minimum / ortalama ve peak-to-peak gibi temel ölçümleri destekleyerek elektronik devre analizlerini pratik hale getirir. Hem öğretici hem de işlevsel bir ölçüm cihazı olarak öne çıkar.

⭐ Öne Çıkan Özellikler

• 📊 Gerçek Zamanlı Dalga Görüntüleme
• 🧠 ARM Cortex-M3 Mikrodenetleyici
• 🖥️ 2.4” TFT Renkli Ekran
• 🎯 Otomatik, Normal ve One-Shot Modları
• 🔄 Yükselen / Düşen Kenar Tetikleme
• ⏸️ HOLD Fonksiyonu ile görüntüyü dondurma
• ⏪ Trigger Öncesi Dalga Gösterimi (Negative Delay)
• 🔲 Dahili 3.3V / 1Hz Kare Dalga Test Çıkışı
• ⚠️ Kısa Devre & Açık Devre Algılama

⚙️ Teknik Özellikler

• Maks. Gerçek Zamanlı Örnekleme Hızı: 1 Msps
• Çözünürlük: 12-bit
• Örnekleme Tampon Belleği: 1024 byte
• Analog Bant Genişliği: 0 – 200 kHz
• Dikey Hassasiyet:
  • 10 mV / Div – 5 V / Div
  • (1-2-5 artış düzeni)
• Giriş Empedansı: 1 MΩ
• Maks. Giriş Gerilimi:
  • 50Vpp (1:1 prob)
  • 400Vpp (10:1 prob)
• Coupling Modları: DC / AC / GND
• Yatay Zaman Aralığı (Timebase):
  • 10 μs / Div – 50 s / Div
  • (1-2-5 artış düzeni)
• Besleme Gerilimi: 9V
• PCB Boyutu: 117 × 76 mm
• Ekran Boyutu: 52 × 40 mm

🧩 Kullanım Alanları

• 🎓 Elektronik eğitimi ve laboratuvar çalışmaları
• 🔧 Hobi ve DIY elektronik projeleri
• 🧪 Temel sinyal analizi ve devre testleri
• 📐 Analog ve dijital devre incelemeleri
• 🛠️ Lehim pratiği ve kit montaj çalışmaları

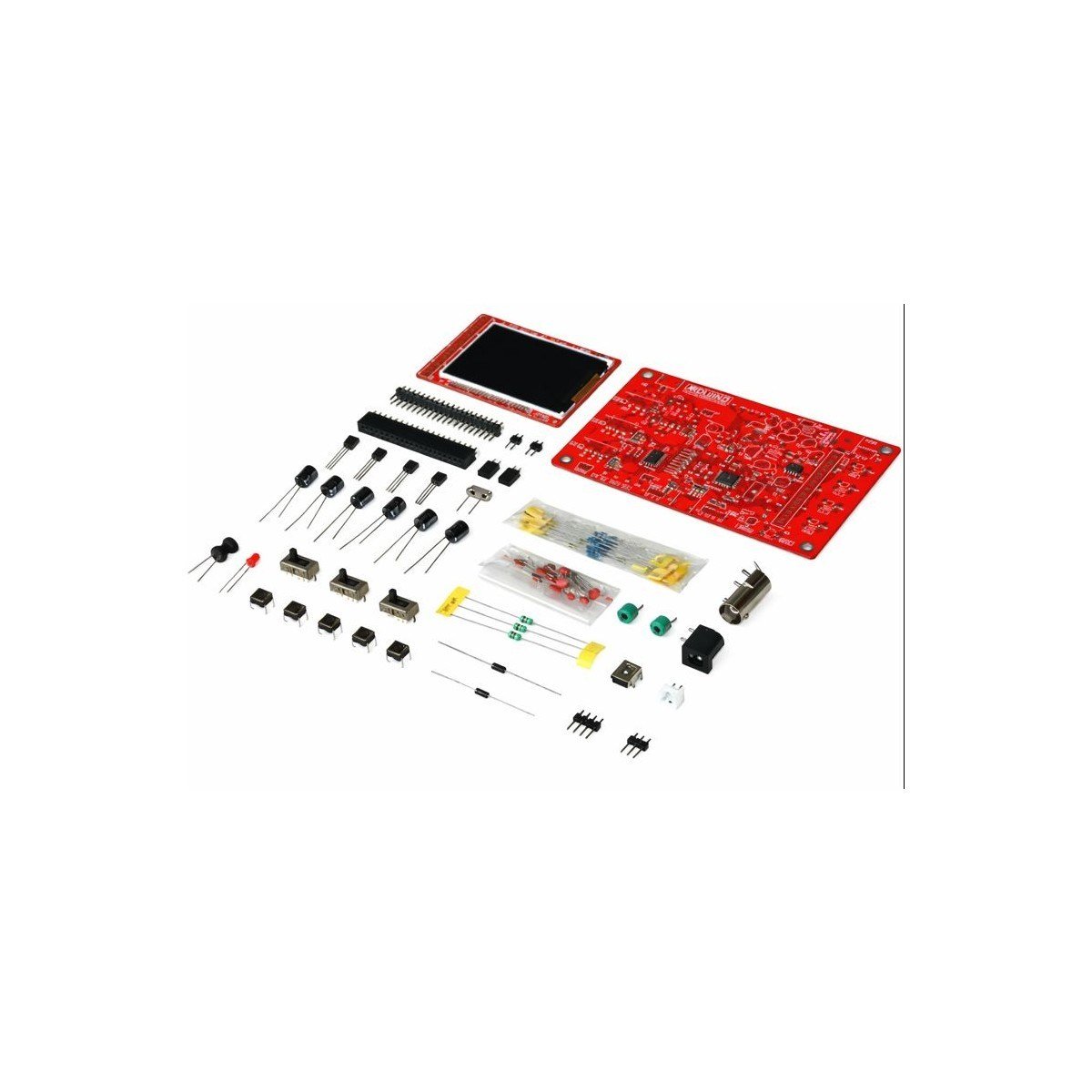

📦 Paket İçeriği

• 1 × DSO138 Osiloskop PCB Kartı
• 1 × 2.4” TFT LCD Ekran
• Dirençler, kapasitörler, diyotlar, transistörler
• Butonlar, anahtarlar, soketler
• Gerekli tüm elektronik bileşenler

📌 Not: Ürün kendin yap kit şeklindedir, montaj gerektirir.
