🔊 ZK-1002T 2x100W Bluetooth 5.0 TPA3116D2 Stereo Amfi Modülü – Bas/Tiz Kontrollü

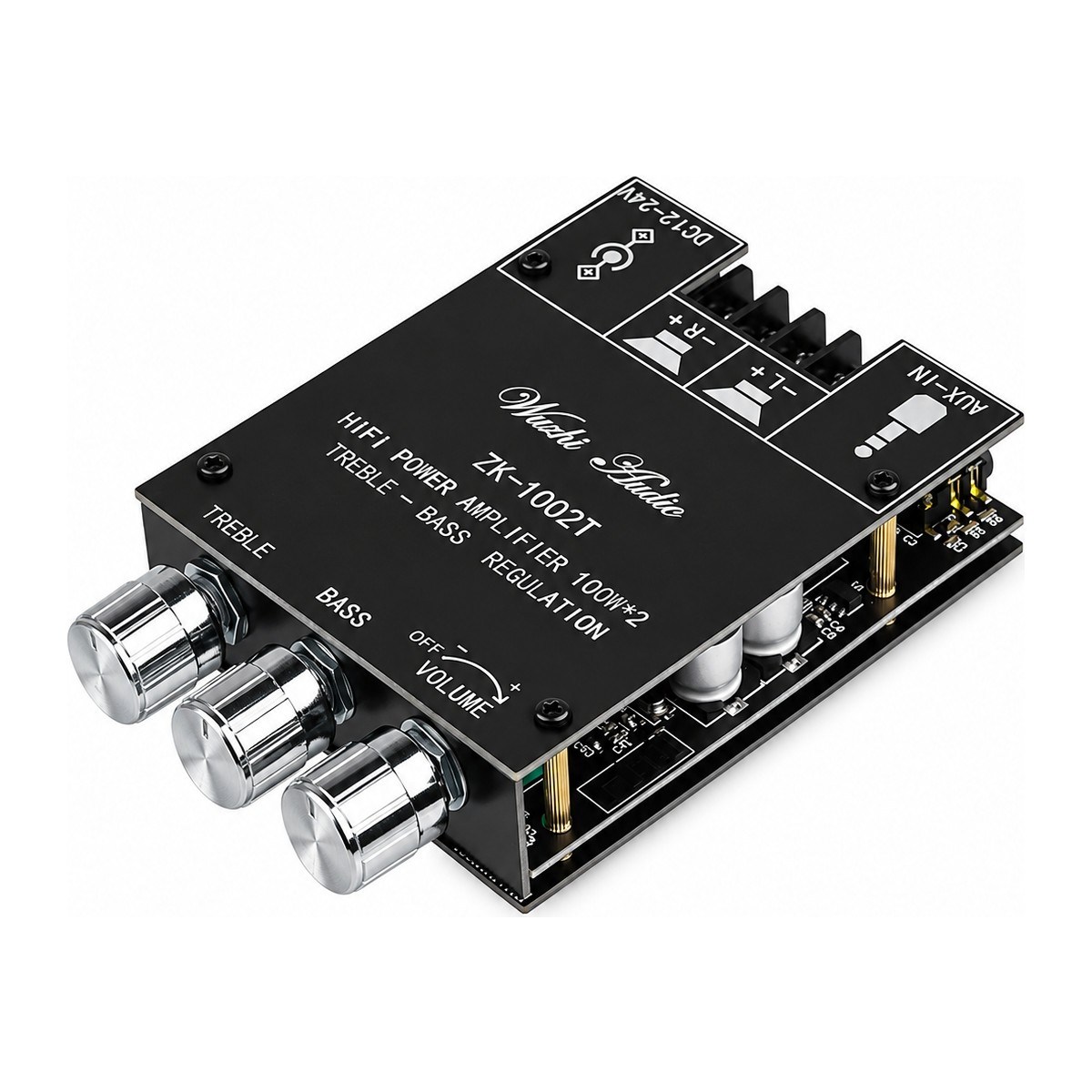

ZK-1002T, Bluetooth ve AUX ses girişini, 2 kanallı stereo amplifikatörü ve bas/tiz kontrolünü tek kart üzerinde bir araya getiren TPA3116D2 tabanlı Class-D amfi modülüdür. Telefon, tablet, bilgisayar veya diğer ses kaynaklarından alınan sesi pasif hoparlörlere aktarmak için kullanılabilir.

Modül Bluetooth 5.0 kablosuz bağlantının yanında 3.5 mm AUX girişi sunar. Ön bölümde bulunan ayrı Treble, Bass ve Volume kontrolleri sayesinde tiz, bas ve genel ses seviyesi doğrudan ayarlanabilir. DC 12–24V besleme aralığında çalışır ve uygun besleme/hoparlör koşullarında kanal başına 100W'a kadar çıkış sağlayabilir. ZK-1002T için yayınlanan teknik dokümanlarda 24V/4Ω koşulunda 100W × 2 maksimum çıkış belirtilmektedir.

• 2x100W Stereo Çıkış: Uygun 24V/4Ω koşullarında kanal başına 100W'a kadar maksimum çıkış sunan 2 kanallı stereo amfi modülü.
• TPA3116D2 Class-D: Yüksek verimli Class-D amplifikatör yapısı ile DIY ve pasif hoparlör projelerine uygun.
• Bluetooth 5.0 + AUX: Kablosuz Bluetooth bağlantısının yanında 3.5 mm AUX üzerinden kablolu ses girişi desteği.
• Bas, Tiz ve Ses Kontrolü: Treble, Bass ve Volume için üç ayrı fiziksel ayar düğmesi.
• DC 12–24V / 4–8Ω: Farklı güç ve hoparlör sistemlerine uyarlanabilen geniş çalışma aralığı.

⚙️ Teknik Özellikler

• Model: ZK-1002T
• Amplifikatör Entegresi: TPA3116D2
• Amplifikatör Yapısı: Class-D
• Kanal Sayısı: 2 kanal stereo
• Maksimum Çıkış Gücü: 2 × 100W
• Çalışma Gerilimi: DC 12–24V
• Bluetooth: Bluetooth 5.0
• Kablolu Ses Girişi: 3.5 mm AUX
• Ses Kontrolleri: Volume / Bass / Treble
• Hoparlör Empedansı: 4–8Ω

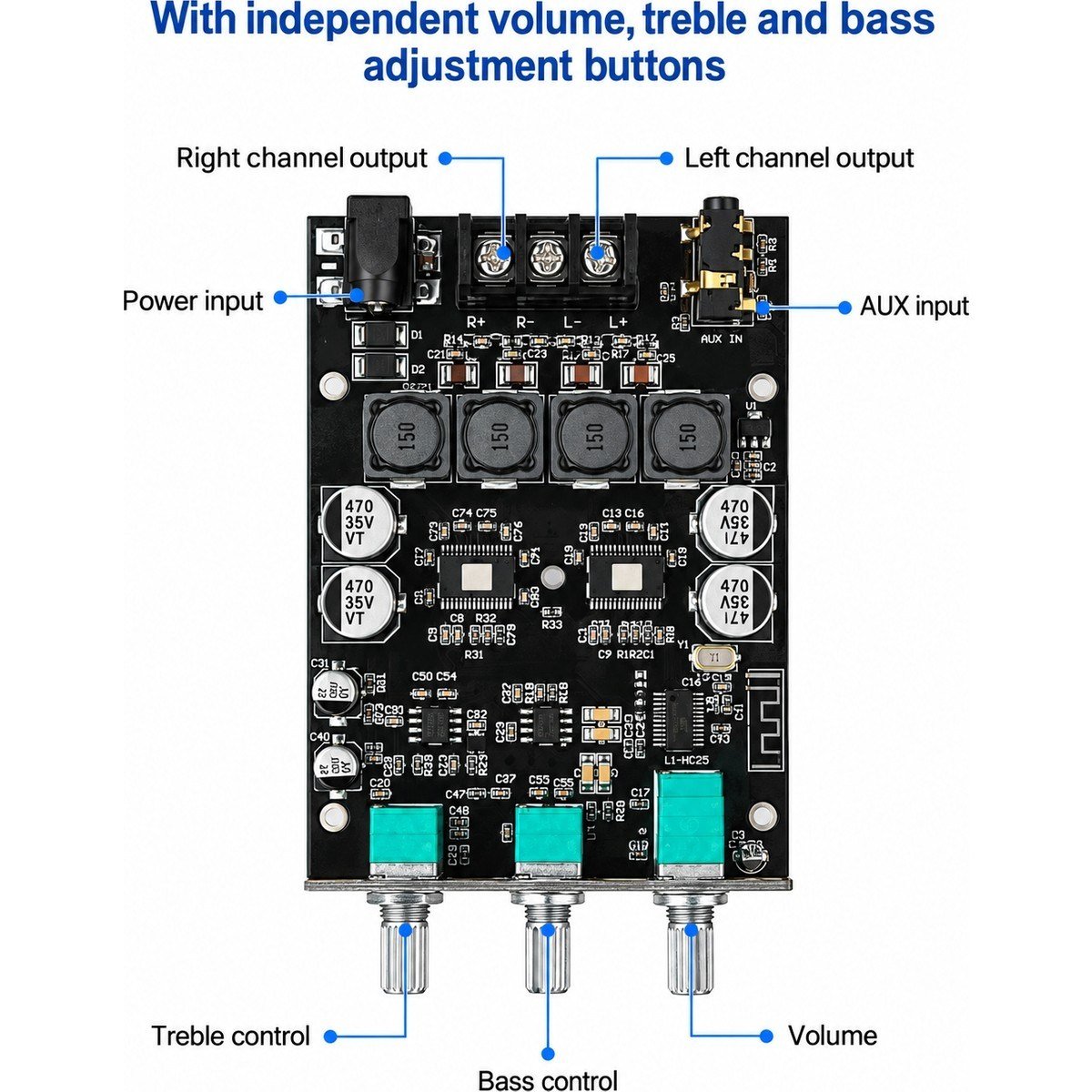

• Hoparlör Çıkışı: R+ / R- ve L+ / L- vidalı terminaller
• Güç Girişi: DC Jack
• Ses Çıkışı: Sol ve sağ stereo kanal
• Volume Kontrolü: Açma/kapama fonksiyonuyla birlikte
• Sinyal/Gürültü Oranı (SNR): >90dB

⭐ Öne Çıkan Özellikler

• 2 × 100W'a kadar stereo çıkış gücü
• TPA3116D2 tabanlı Class-D amplifikatör
• Bluetooth 5.0 kablosuz ses bağlantısı
• 3.5 mm AUX kablolu ses girişi
• Ayrı bas, tiz ve ses seviyesi kontrolleri
• DC 12–24V geniş besleme aralığı
• 4–8Ω pasif hoparlörlerle kullanıma uygun
• Sol ve sağ kanal için ayrı vidalı hoparlör terminalleri
• Ses seviyesi düğmesine entegre açma/kapama kontrolü
• Koruyucu üst plaka ve kontrol düğmeleriyle kullanıma hazır kompakt yapı

🎯 Kullanım Alanları

• DIY Bluetooth hoparlör sistemleri
• Ev tipi stereo ses sistemleri
• Masaüstü hoparlör projeleri
• Pasif hoparlör sistemleri
• TV ve multimedya ses uygulamaları
• Atölye ve hobi odası ses sistemleri
• Özel kabin hoparlör projeleri
• Elektronik ve ses sistemi projeleri
• Bluetooth destekli stereo sistemler
• AUX girişli kablolu ses sistemleri

🔧 Nasıl Kullanılır

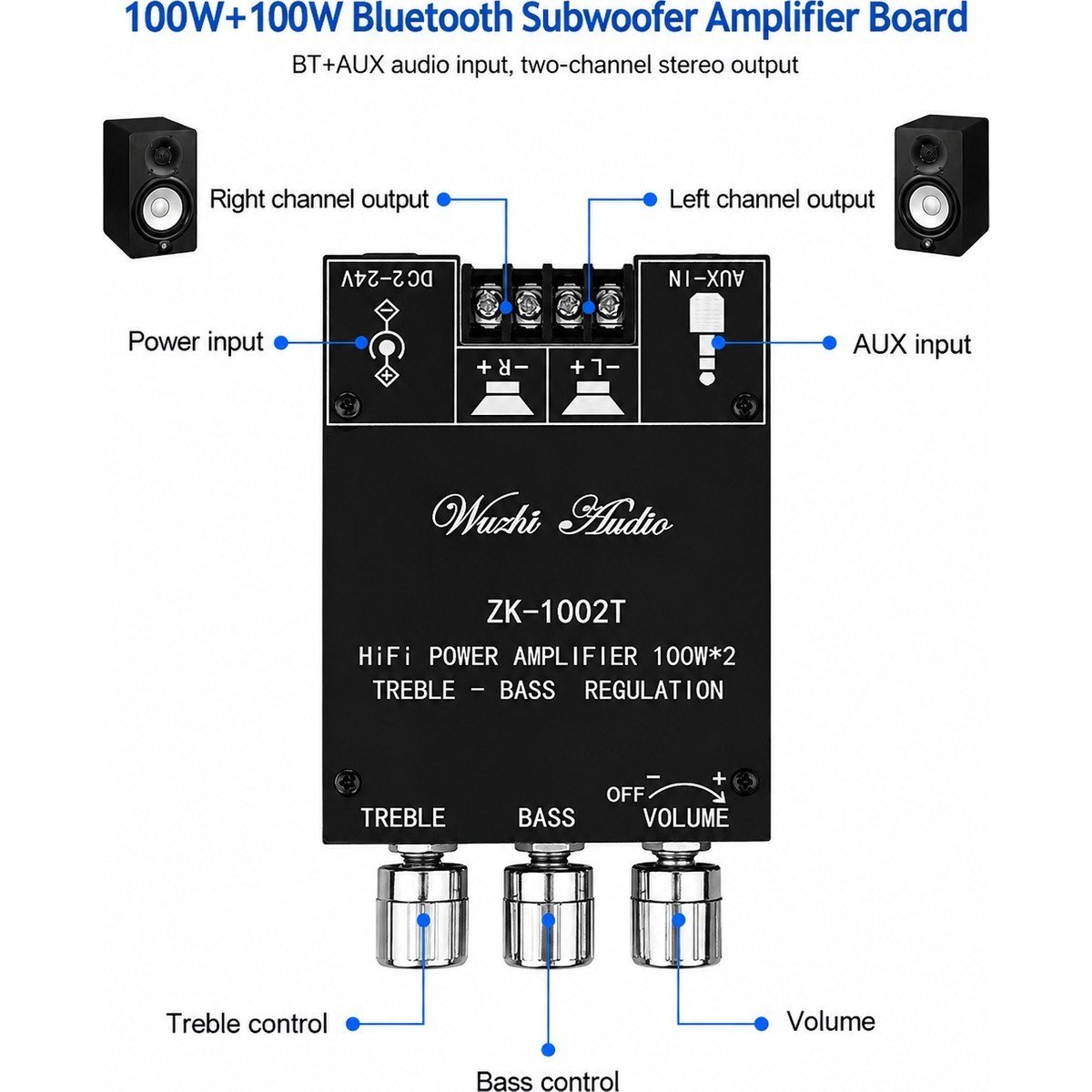

1. Sağ hoparlörü R+ / R-, sol hoparlörü L+ / L- terminallerine doğru şekilde bağlayın.
2. Uygun DC güç kaynağını modülün güç girişine bağlayın.
3. Kablosuz kullanım için Bluetooth üzerinden ZK-1002T ile eşleştirme yaparak ses aktarımını başlatın.
4. Kablolu kullanımda ses kaynağını 3.5 mm AUX-IN girişine bağlayın.
5. Volume düğmesiyle cihazı açarak genel ses seviyesini ayarlayın.
6. Bass düğmesiyle düşük frekansları, Treble düğmesiyle yüksek frekansları istediğiniz seviyeye getirin.
7. Yüksek çıkış gücü isteniyorsa besleme gerilimi, güç kaynağının akım kapasitesi ve hoparlör empedansının uygun olduğundan emin olun.

⚠️ Bilgilendirme

• Belirtilen 2 × 100W değeri maksimum çıkış değeridir ve her besleme/hoparlör kombinasyonunda elde edilmez.
• Yayınlanan ZK-1002T değerlerine göre 2 × 100W maksimum çıkış 24V ve 4Ω hoparlör koşulunda belirtilmektedir.
• 24V ve 8Ω kullanımında yayınlanan çıkış değeri yaklaşık 2 × 50W seviyesindedir.
• Yüksek çıkış seviyelerinde güç kaynağının yeterli akım sağlayabilmesi önemlidir.
• Hoparlör bağlantılarında R+/R- ve L+/L- polaritelerine dikkat edilmelidir.
• Modül stereo 2.0 kanal yapıdadır. Bazı satış görsellerinde “Subwoofer Amplifier” ifadesi kullanılsa da bu modelde bağımsız bir subwoofer kanalı bulunmamaktadır.
• Güç adaptörü ürüne dahil değildir.


•

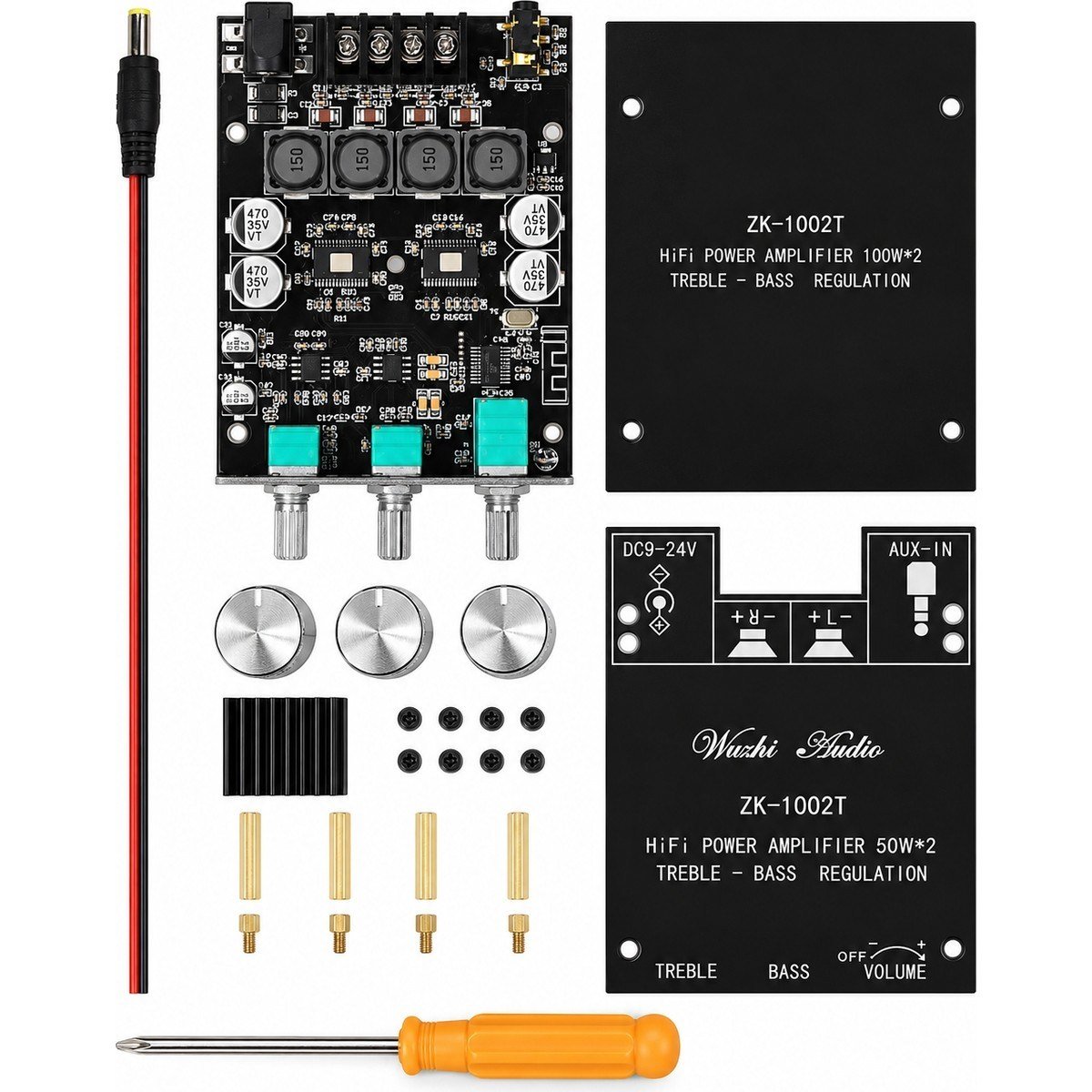

📦 Kutu İçeriği

• • 1 × ZK-1002T Bluetooth Stereo Amplifikatör Kartı
  • 1 × Üst koruyucu plaka
  • 1 × Alt koruyucu plaka
  • 3 × Metal kontrol düğmesi
  • 4 × Pirinç montaj yükselticisi
  • Montaj vidaları
  • 1 × DC güç bağlantı kablosu
  • 1 × Mini tornavida
  • 1 × Soğutucu


•
